Juntas de Expansão de Tecido de Substituição: Como Medir e Especificar uma Junta Existente

As juntas de expansão de tecido de substituição devem corresponder tanto à conexão existente quanto aos requisitos operacionais atuais.Para especificar uma, identifique o escopo da substituição, meça a geometria de fixação em uma condição de planta documentada e forneça dados de temperatura, pressão, composição do gás e movimento. As dimensões de uma correia de tecido desgastada são evidências úteis, mas não são automaticamente as dimensões de fabricação corretas para sua substituição.

A BSTFLEX apoia projetos de substituição com juntas de expansão de tecido não metálico personalizadas para sistemas industriais de dutos, gases de combustão, exaustão e ar quente. Este guia explica como preparar as informações de levantamento necessárias para uma revisão de engenharia e cotação.

Defina o que está sendo substituído

Antes de medir, concorde com o limite de fornecimento. Uma solicitação de uma “junta de expansão de substituição” pode descrever vários pacotes diferentes.

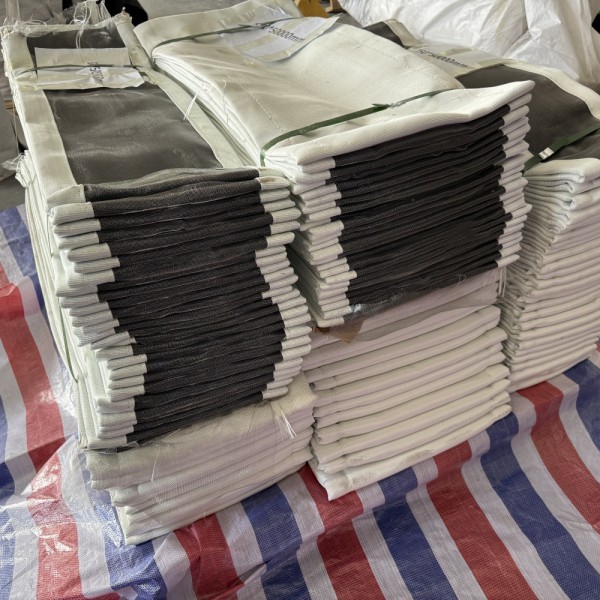

Apenas a correia flexível

As estruturas e ferragens de fixação existentes devem permanecer. O levantamento deve estabelecer suas dimensões e condições, juntamente com a construção da correia e o arranjo de fechamento necessários.

Correia flexível com componentes internos

O escopo também inclui itens como almofadas de isolamento, barreiras de acúmulo ou acessórios de vedação. Identifique cada componente separadamente em vez de presumir que ele está incluído na correia externa.

Conjunto completo da junta de expansão

Estruturas, elementos flexíveis, revestimentos e componentes de fixação são revisados como um conjunto. Meça as interfaces com a tubulação retida e confirme quais conexões de soldagem ou aparafusamento serão perturbadas.

Peça que a cotação identifique as peças incluídas, as peças excluídas e os itens propostos para reutilização. Isso evita receber uma correia fabricada corretamente e descobrir durante a parada que ferragens danificadas também precisam de substituição.

Estabeleça uma referência de medição segura

Comece com a etiqueta do equipamento, desenho original, especificação de compra anterior e quaisquer registros de modificação. Dê a cada junta um número de identificação separado, mesmo quando várias unidades parecerem idênticas.

Registre a condição da planta durante o levantamento: desligamento resfriado, calor residual, arranjo de suporte temporário ou outra condição documentada. Uma medição feita durante uma parada não estabelece, por si só, a posição de instalação a frio especificada.

Marque as extremidades a montante e a jusante, a direção do fluxo, a posição superior e a direção de visualização usada no esboço. Por exemplo, defina esquerda e direita olhando a jusante. Use a mesma orientação para medições e fotografias.

Mantenha as medições conforme encontradas separadas das dimensões de instalação aprovadas. As diferenças exigem revisão; elas não devem ser corrigidas silenciosamente em um pedido de compra.

Registre as dimensões que controlam o ajuste

A distinção mais importante é entre a geometria do conjunto instalado e as dimensões desenvolvidas do material flexível. A distância face a face, o comprimento do tecido não fixado e a largura total da correia descrevem características diferentes.

O fabricante da peça de substituição deve determinar as dimensões finais da correia a partir da geometria aprovada, requisitos de fixação, movimento e construção. Não aplique uma regra universal como “folga instalada mais 100 mm”.

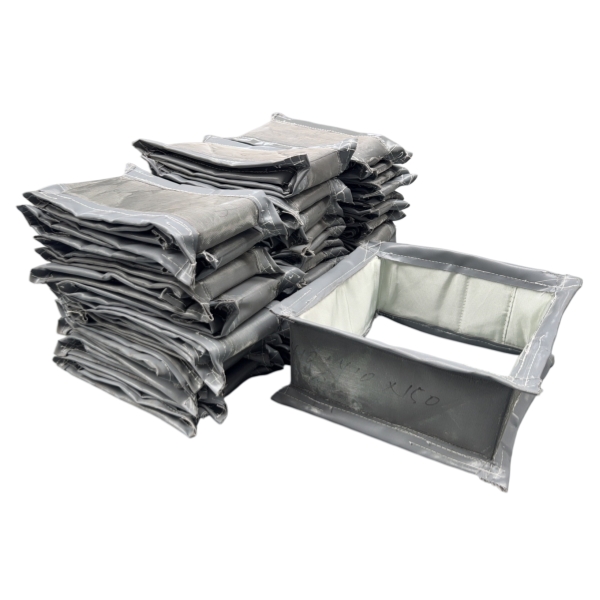

Juntas retangulares: inspecione ambas as extremidades

Em cada conexão, registre as larguras superior e inferior, as alturas esquerda e direita e ambas as diagonais onde for acessível. Identifique se as leituras se referem à abertura, superfície de montagem ou padrão de parafusos. Capture os raios dos cantos ou outros detalhes dos cantos em vez de desenhar cada canto como um ângulo reto agudo.

Meça a distância da conexão em várias posições marcadas ao redor do perímetro. Mantenha as leituras individuais para que o revisor possa identificar possíveis faces não paralelas, distorção ou referências de medição inconsistentes.

Para considerações geométricas adicionais, consulte Juntas de expansão de tecido retangulares para dutos industriais.

Juntas redondas: identifique o diâmetro e o posicionamento

Declare se cada diâmetro é o diâmetro interno do duto, diâmetro de montagem, diâmetro externo do flange ou diâmetro do círculo de parafusos. Meça em mais de uma direção ao verificar uma abertura existente quanto à falta de circularidade.

Registre a contagem de furos e a posição angular do padrão em relação a uma referência acordada, como o topo do duto. Um círculo de parafusos correspondente não garante que dois padrões tenham a mesma orientação.

Padrões de parafusos: use um datum definido

Meça as localizações dos furos a partir de uma referência claramente marcada. Em flanges retangulares, inclua o deslocamento do primeiro furo, o arranjo dos cantos e quaisquer alterações no passo. Observe ranhuras, furos alargados e reparos anteriores.

Registre ambas as extremidades de forma independente. Confirme se a correia de substituição será fornecida pré-perfurada ou se um procedimento de perfuração no local aprovado é necessário para a construção selecionada.

Separe o deslocamento a frio do movimento de trabalho

Uma junta de expansão de tecido de substituição deve acomodar o movimento operacional especificado a partir de uma referência de instalação acordada. Um deslocamento lateral visível durante a parada não é automaticamente a classificação de movimento lateral necessária.

Peça ao engenheiro da planta para distinguir um pré-ajuste a frio intencional de um desalinhamento não intencional. Não force uma conexão deliberadamente pré-ajustada para uma posição visualmente centralizada e não presuma que um deslocamento inesperado possa ser absorvido sem afetar o projeto.

Forneça a compressão e extensão axial separadamente, juntamente com o movimento lateral horizontal e vertical e o movimento angular em torno dos eixos identificados. Declare quais movimentos ocorrem simultaneamente. Relate qualquer torção conhecida, amplitude de vibração, frequência ou pulsação de pressão para avaliação separada.

Onde os dados de movimento não estiverem disponíveis, marque-os como desconhecidos. A folga, as dobras ou o estiramento aparente da correia existente não podem estabelecer sua margem de movimento restante.

Inspecione os componentes que permanecerão

Uma substituição apenas da correia depende de metalurgia retida adequada. Durante a inspeção de parada autorizada, registre corrosão, estruturas distorcidas, soldas danificadas, superfícies de vedação irregulares e bordas afiadas. Verifique as barras de fixação e os fixadores quanto a danos em vez de presumir que podem ser reutilizados.

Fotografe os revestimentos, seus pontos de fixação, sobreposição e folga disponível. A revisão de engenharia deve considerar a folga durante todo o movimento especificado, não apenas na posição vista durante a inspeção. Marcas de contato podem ajudar a identificar locais que precisam de investigação mais detalhada.

Registre a condição e a fixação das almofadas de isolamento e barreiras de acúmulo. Fotografe o isolamento deslocado, depósitos e áreas expostas antes da limpeza aprovada. Não remova um componente interno do escopo de substituição apenas porque é difícil de identificar.

Documente também o isolamento externo ou as coberturas contra intempéries ao redor da junta. Alterações no arranjo térmico devem ser revisadas com o fornecedor de substituição em vez de tratadas como uma escolha de manutenção cosmética.

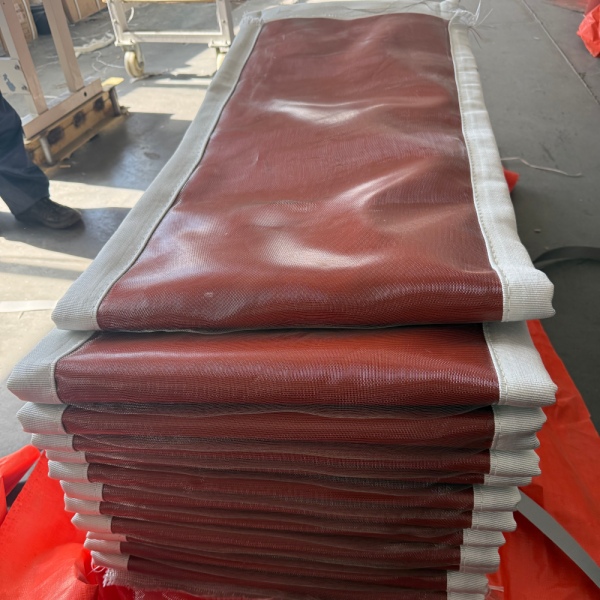

Use a correia antiga como evidência, não como a única especificação

Uma correia antiga pode ajudar a identificar marcas de fixação, detalhes de fechamento e a construção anterior. No entanto, deformação, bordas danificadas ou deterioração podem tornar suas dimensões não confiáveis como um modelo de fabricação.

Registre suas dimensões medidas como “componente removido, conforme encontrado”. Não puxe uma correia danificada com força apenas para produzir uma largura ou comprimento conveniente. Onde uma amostra for solicitada, divulgue a contaminação do processo e concorde com a preparação e o envio seguros antes da expedição.

Forneça a data de instalação, a duração aproximada do serviço, o motivo da substituição e quaisquer alterações recentes no processo. Inclua fotografias que mostrem toda a junta, sua etiqueta, fixações, fechamento e cada área danificada com uma referência de escala onde for seguro.

Descreva as observações sem presumir um diagnóstico. “Rasgo ao lado da braçadeira a montante” é mais útil do que “tecido muito fraco”. Uma fotografia de descoloração não prova que a temperatura causou a falha.

Alterações no combustível, química do gás, umidade, carga de poeira, temperatura ou operação do ventilador devem ser declaradas. Uma substituição que corresponda às dimensões anteriores ainda pode exigir um material ou arranjo de proteção diferente.

Escolha a forma de entrega antes de fazer o pedido

Elemento flexível de circuito fechado

Confirme se existe uma rota de instalação prática ao redor do equipamento existente. Um elemento fechado de fábrica não é automaticamente instalável onde ambas as extremidades do duto permanecem fixas.

Correia aberta para fechamento no local

Confirme se a construção selecionada permite uma junta no local. Acorde o local de fechamento, acesso, método, materiais e requisitos de pessoal com o fabricante. Os detalhes da emenda são específicos da construção.

Montagem completa ou seccional

Verifique as aberturas de acesso, restrições de içamento, dimensões máximas de transporte e a sequência de instalação proposta. Indique qual trabalho de montagem é esperado na fábrica e qual é atribuído ao empreiteiro no local.

Para cada forma de entrega, acorde a preparação dos furos, juntas ou acessórios de vedação, identificação dos componentes e instruções de instalação. Não existe uma sobreposição de emenda, torque de parafuso ou método de perfuração em campo universal adequado para todas as juntas de expansão de tecido.

Uma RFQ de substituição que você pode copiar

Use um registro por etiqueta de equipamento. Anexe o esboço cotado e o desenho original quando disponível. Escreva “desconhecido” ao lado das informações ausentes em vez de inserir zero ou presumir que o material anterior permanece adequado.

Aprove o desenho antes da fabricação

A inspeção descreve o que existe. O desenho de substituição aprovado define o que será fabricado e as condições que ele deve acomodar.

Resolva quaisquer diferenças entre o desenho original e as medições de campo. Confirme as dimensões da conexão, a geometria do elemento flexível acabado, a preparação dos furos, a posição de fechamento, a construção do material, a referência de movimento e o escopo de fornecimento. Acorde as tolerâncias e quaisquer dimensões dependentes do local antes de liberar a produção.

No recebimento, verifique a identificação e os componentes fornecidos em relação aos documentos aprovados antes do início da parada. A instalação deve seguir as instruções específicas da junta, incluindo requisitos de fixação, vedação, isolamento e folga.

Perguntas que comumente atrasam pedidos de substituição

Uma substituição pode ser avaliada sem o desenho original?

Sim. Uma inspeção cotada, fotografias e informações operacionais podem apoiar uma revisão inicial. Informações ausentes sobre movimento ou material ainda podem precisar de confirmação de engenharia antes da fabricação.

Apenas a correia de tecido pode ser substituída?

Potencialmente, desde que as estruturas retidas, os componentes de fixação e a proteção interna permaneçam adequados. A inspeção e o escopo acordado determinam se uma substituição apenas da correia é apropriada.

Uma correia mais larga resolverá o rasgo repetido?

Não necessariamente. Mais material não estabelece a causa do rasgo nem verifica a folga. Revise a geometria de fixação, o movimento, a temperatura e as evidências de contato antes de alterar as dimensões da correia.

Envie à BSTFLEX os detalhes da sua junta de substituição

A BSTFLEX fabrica juntas de expansão de tecido não metálicas em configurações redondas, retangulares e personalizadas. Os requisitos de substituição podem ser avaliados a partir de desenhos disponíveis, registros dimensionais e condições operacionais.

Envie a etiqueta da junta, o esboço da pesquisa, fotografias, o escopo de fornecimento solicitado e a data de entrega necessária. Inclua dados de temperatura, pressão, composição do gás e movimento para que a cotação aborde a aplicação, e não apenas as dimensões.
