Um projeto de isolamento para fornos exige mais do que apenas a especificação do revestimento principal. Áreas de contato com a porta, bordas de isolamento removíveis e tubulações de serviço próximas à zona quente também precisam de atenção. É nesses detalhes menores que um tecido térmico estreito pode ser útil.

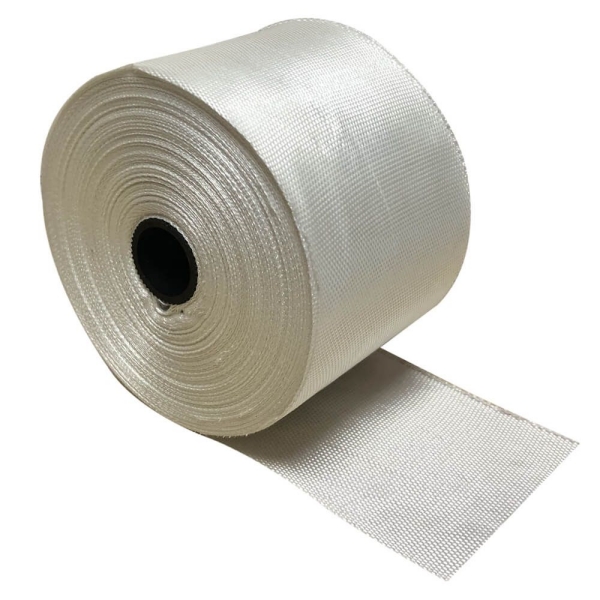

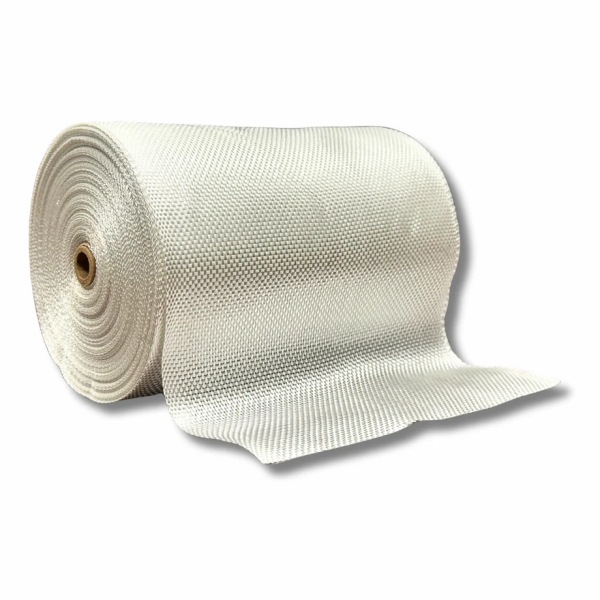

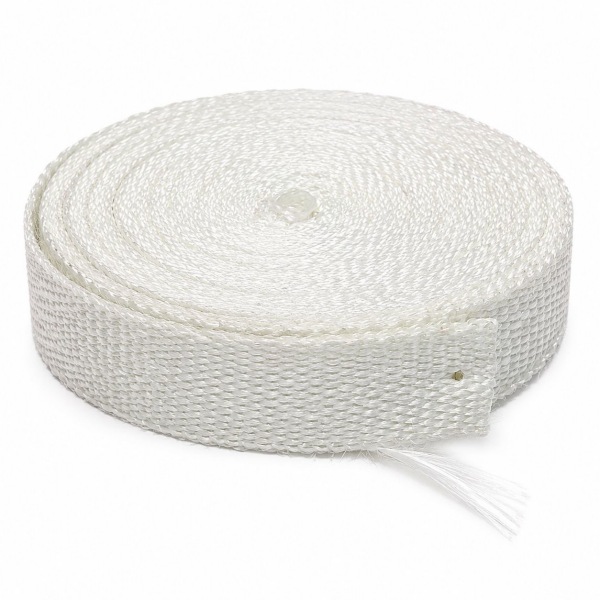

A fita de sílica tecida é uma tira flexível feita de fios de fibra de sílica para isolamento localizado e proteção térmica.Em torno de fornos e equipamentos de tratamento térmico, os possíveis usos incluem selos térmicos planos, fixação de bordas em conjuntos de isolamento e revestimento protetor em tubulações próximas. Cada uso requer uma fixação e verificação de aceitação diferentes.
OFita de sílica tecida BSTFLEXA gama de fibras fornece o componente têxtil. Selecioná-la para um detalhe específico do forno significa verificar tanto o material quanto a instalação montada, em vez de confiar apenas no nome da fibra.
Três locais para avaliar a fita de sílica tecida
Tiras de contato da porta do forno
Quando o desenho do equipamento exigir uma vedação térmica têxtil plana, pode-se considerar a fita de sílica para a faixa de contato. Comece analisando as superfícies de contato, a largura disponível e a folga com a porta fechada. A espessura selecionada deve permitir que a porta feche corretamente, ao mesmo tempo que proporciona o contato desejado.
Verifique uma amostra na configuração de retenção real. Observe se há compressão irregular, atrito no lado da dobradiça e bordas expostas que possam prender durante a abertura. Uma classificação de temperatura mais alta não corrigirá uma porta deformada ou uma tira mal suportada. Não substitua uma vedação moldada ou com classificação de pressão por fita plana sem a aprovação do projetista do equipamento.
Bordas de mantas isolantes e barreiras flexíveis
A fita de sílica tecida pode servir como amarração ou reforço local em mantas e cortinas de isolamento pré-fabricadas. Nessa aplicação, as dimensões importantes incluem a largura final da amarração, o material envolvido pela fita e o ponto de fixação.
Avalie a fita adesiva, a linha de costura, os fechos e o tecido adjacente em conjunto. A costura deve ser adequada à temperatura e ao manuseio de toda a montagem. Uma fita adesiva adequada não torna aceitável uma linha ou material de reforço inadequados. Para peças removíveis, inclua o levantamento, a dobra e a recolocação na avaliação da amostra.
Linhas de serviço próximas à área de tratamento térmico
Cabos, mangueiras e tubos industriais podem necessitar de proteção localizada perto de aberturas de fornos ou equipamentos aquecidos. A fita isolante de sílica oferece um formato de revestimento estreito para essas peças, desde que seja confirmada a exposição ao calor e o método de fixação.
Registre se a exposição ocorre durante a operação normal, abertura da porta, carregamento ou manutenção. Identifique o limite de temperatura do componente protegido e qualquer movimento na seção envolvida. Verifique sua temperatura em condições operacionais representativas; adicionar fita não aumenta a classificação do fabricante da mangueira ou do cabo subjacente.
Por que a borda tecida é importante

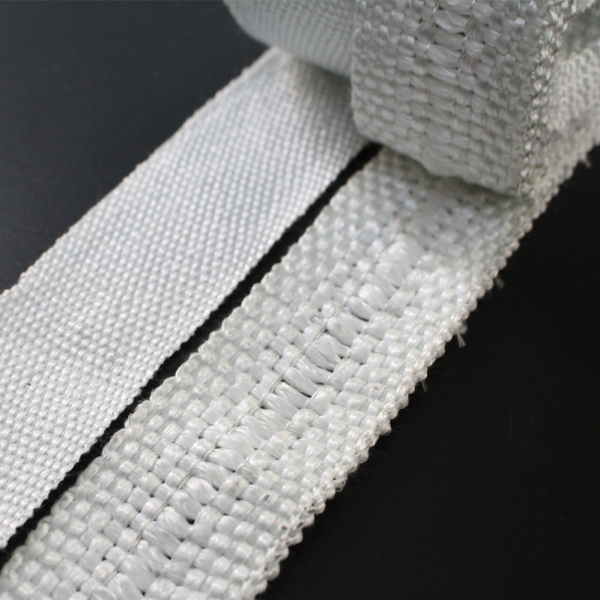

A construção das bordas é uma diferença prática entre uma fita tecida estreita e uma tira cortada de um tecido mais largo. As bordas longitudinais tecidas ajudam a evitar que a fita se desfie durante o manuseio. Isso é útil ao aplicar tiras de contato longas ou ao alimentar o material de encadernação em uma operação de montagem.
As extremidades cortadas ainda precisam de atenção, e cortar a borda lateral de um tecido altera sua condição. Verifique o método de corte e fixação proposto em uma amostra, em vez de especificar o componente acabado como totalmente à prova de desfiamento. A construção da borda e o reforço adesivo são opções separadas: solicitar um reforço não define se o tecido é trançado na largura desejada ou cortado de um pano.
Use a temperatura na fita, não apenas a temperatura definida no forno.
Um ponto de ajuste do painel de controle descreve o processo controlado. Ele não estabelece a exposição em cada vedação, cabo externo ou borda de isolamento. Avalie a localização da fita, incluindo o contato com superfícies quentes, a exposição radiante através de uma abertura e picos de temperatura de curta duração durante o ciclo operacional.
A classificação de materiais e a aprovação de equipamentos são diferentes.O limite de serviço contínuo publicado para a fita de sílica tecida BSTFLEX SIT é de 982 °C (1.800 °F). Confirme esse valor com a especificação atual da construção que está sendo encomendada. Essa informação não constitui uma aprovação para todos os fornos que operam abaixo desse ponto de ajuste, nem uma classificação de temperatura para um adesivo, costura ou componente protegido.
Quando o requisito for uma temperatura externa máxima ou um nível definido de perda de calor, avalie o conjunto completo do isolamento. Espessura, geometria, condutividade do material e condições do entorno influenciam esse resultado. Um limite de serviço da fibra, por si só, não é suficiente para determinar o desempenho do isolamento.
Teste o detalhe durante todo o seu ciclo de funcionamento.
Para uma nova aplicação, avalie mais do que apenas a aparência de uma amostra não utilizada. Defina as condições de teste com a equipe de equipamentos e verifique a peça montada após aquecimento, resfriamento e operação mecânica representativos, utilizando procedimentos de inspeção aprovados.
Para uma faixa de contato de porta, examine a consistência do contato e se o material permanece assentado. Para a fita de borda, examine a costura e a borda fechada. Para uma linha protegida, verifique a cobertura, a estabilidade da fixação e a temperatura do componente. Registre as alterações dimensionais e o desgaste visível para que a próxima decisão seja baseada na instalação, e não apenas em uma fotografia do rolo.
Mantenha os critérios de aceitação específicos. Uma fita térmica retida não garante automaticamente uma vedação hermética, e um revestimento visualmente intacto não comprova que o cabo subjacente permaneceu dentro do limite de temperatura. Defina em conjunto o que deve ser medido antes de aprovar o fornecimento subsequente.
Faça o desenho descrevendo todos os detalhes da fita.
Para uma fita de vedação de porta, indique a largura de contato, a espessura sem compressão, a espessura de instalação necessária e o método de fixação. Para fitas de vedação de manta, indique a seção da borda acabada e a disposição da emenda. Para proteção de linha, identifique o componente, o comprimento de exposição e a folga disponível. Esses detalhes fornecem ao fornecedor informações mais úteis do que uma simples solicitação de "fita de sílica para alta temperatura".
Adicione as temperaturas normais e de pico no local proposto, a duração da exposição, a atmosfera do processo e o manuseio esperado. Quando a estabilidade dimensional ou um método de teste específico for importante, especifique o requisito de aceitação na consulta. Inclua a quantidade e o comprimento necessário do rolo ou corte, com uma revisão do desenho ou referência de amostra aprovada para pedidos repetidos.
Fornecimento de fita de sílica para projetos de equipamentos industriais
BSTFLEX ofereceFita de sílica tecida em dimensões padrão e sob encomenda.Envie os detalhes do equipamento, as condições de serviço e a quantidade para que o material proposto e o formato de fornecimento possam ser analisados em conjunto. Inclua na solicitação qualquer requisito de suporte, embalagem ou amostra.
Para materiais ou construções diferentes, navegue pela seçãogama de fitas industriais para altas temperaturasPara obter detalhes específicos sobre um forno ou equipamento de tratamento térmico, Solicite um orçamento de fita de sílica da BSTFLEX. .
