Junta Tadpole de Alta Temperatura com Revestimento de Tecido de Sílica e Núcleo de Inconel

UMjunta de girinoÉ um componente de vedação flexível para altas temperaturas, projetado com um bulbo arredondado e uma extensão para fixação. O bulbo proporciona a superfície de vedação principal, enquanto a extensão permite que a junta seja fixada mecanicamente a uma porta, moldura, flange, painel de acesso ou outra estrutura do equipamento.

Essejunta de girino de alta temperaturaA junta combina uma cobertura externa de tecido de sílica com um núcleo de Inconel para proporcionar uma vedação térmica flexível em ambientes industriais exigentes. O tecido de sílica protege a junta de altas temperaturas, enquanto o núcleo de Inconel suporta o perfil bulboso e ajuda a manter a compressão controlada durante a instalação e os ciclos térmicos.

A BSTFLEX fabricaJuntas personalizadas em formato de girino, vedações em formato de girino e fita para juntas em formato de girino.De acordo com os requisitos da aplicação, o diâmetro do bulbo, as dimensões da extremidade, a construção do núcleo, o material da tampa, o comprimento da junta e a configuração geral podem ser personalizados para fornos industriais, portas de fornos, estufas, equipamentos de processamento térmico e outras aplicações de vedação em altas temperaturas.

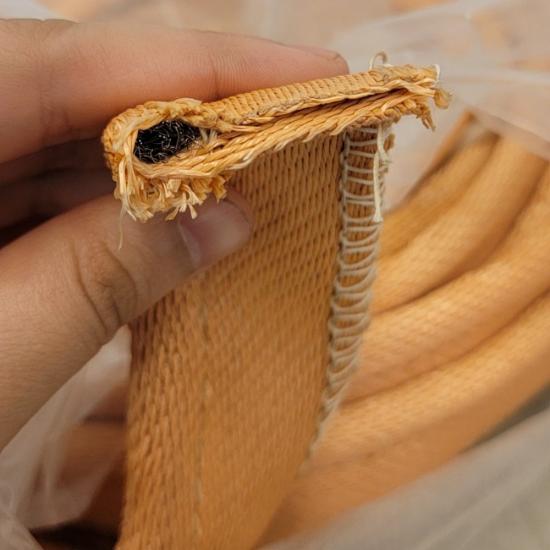

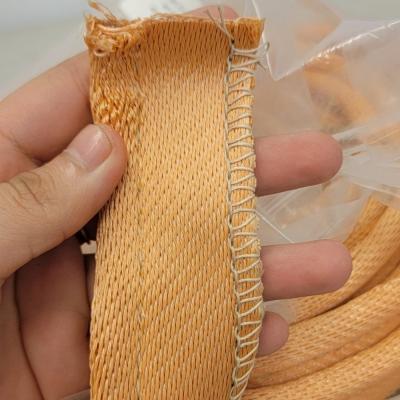

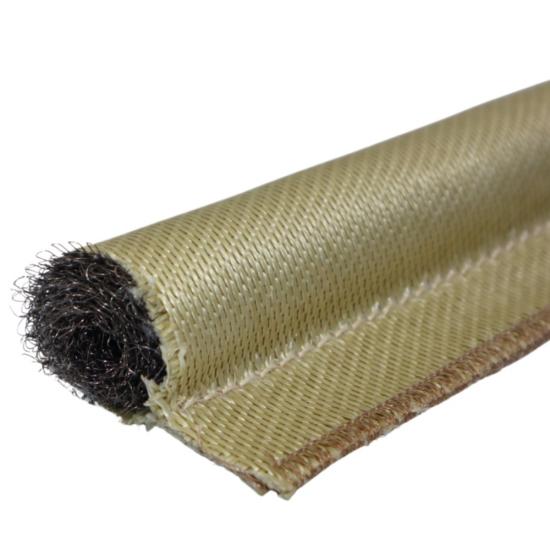

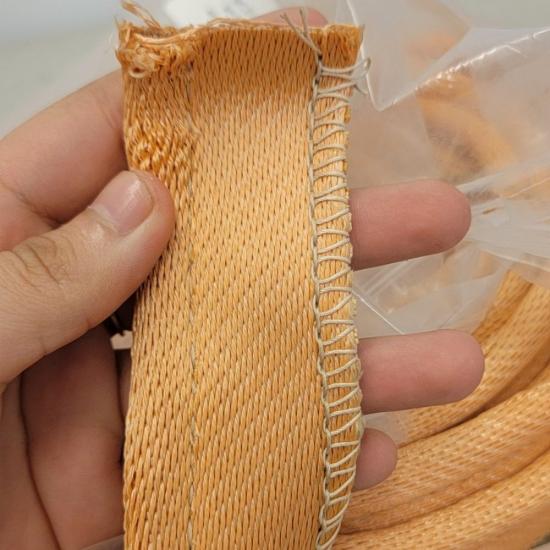

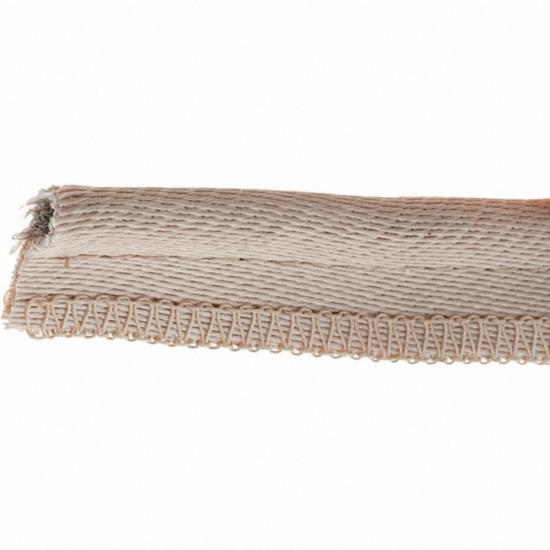

Construção de junta tipo girino com tecido de sílica

A junta tipo girino utiliza uma construção em forma de bulbo e cauda, ​​projetada para vedação por compressão. O bulbo arredondado forma a seção de vedação, enquanto a cauda alongada fornece a seção de montagem. Um núcleo interno de Inconel pode ser usado para fornecer suporte estrutural dentro do bulbo, enquanto a cobertura de tecido de sílica oferece uma barreira têxtil durável para altas temperaturas.

Como funciona uma junta tipo girino?

UMjunta de girinoA extremidade veda a abertura através da compressão controlada de seu bulbo arredondado. A extremidade é fixada à estrutura do equipamento por meio de um método de fixação mecânica adequado, enquanto o bulbo se estende em direção à superfície de acoplamento.

Quando a porta do forno, a porta do fogão, o painel de acesso ou outro componente é fechado, o bulbo é comprimido entre as duas superfícies de contato. Essa compressão cria uma barreira de vedação contínua ao redor da abertura, permitindo que a junta acomode pequenas variações dimensionais e movimentos.

A estrutura básica consiste em quatro seções funcionais:

• Bulbo:A seção arredondada que proporciona a superfície de vedação principal.
• Cauda:Extensão plana utilizada para fixar a junta ao equipamento.
• Essencial:O reforço interno que suporta o perfil do bulbo.
• Cobrir:A camada têxtil de alta temperatura que envolve o núcleo.

Junta Tadpole vs. Vedação Tadpole vs. Fita Tadpole

Junta de girino,foca girino,fita de girinoefita de vedação em forma de girinoSão termos comumente usados ​​para descrever produtos de vedação de alta temperatura do tipo bulbo e cauda.

A palavra "girino" descreve o formato característico do produto. O bulbo arredondado proporciona o elemento de vedação compressível, enquanto a extremidade posterior oferece a área de montagem. Diferentes fabricantes e setores podem usar terminologia diferente para construções semelhantes.

Para clientes que procuram umjunta de girinoA construção necessária pode variar consideravelmente dependendo da temperatura de operação, compressão, método de montagem e projeto do equipamento. A BSTFLEX pode fabricar o perfil adequado de acordo com desenhos, amostras ou dimensões especificadas.

Desempenho em altas temperaturas

A cobertura de tecido de sílica foi projetada para aplicações de vedação em altas temperaturas, onde materiais de vedação têxteis ou de borracha comuns podem não ser adequados. As fibras de sílica oferecem excelente resistência a temperaturas elevadas e podem ser usadas em equipamentos térmicos onde a junta fica exposta ao calor radiante e a superfícies quentes.

O núcleo de Inconel proporciona suporte mecânico adicional dentro do bulbo de vedação. Essa construção é adequada para aplicações em que a junta deve manter sua forma e proporcionar compressão repetível durante os ciclos de aquecimento e resfriamento.

A temperatura real de operação de um produto acabadojunta de sílica em forma de girinoDepende da qualidade do tecido de sílica, da construção do núcleo, da linha de costura, das condições de instalação, do tempo de exposição e do projeto do equipamento. A BSTFLEX pode recomendar a construção adequada de acordo com a temperatura e os requisitos mecânicos da aplicação.

Principais vantagens da junta Tadpole

Cobertura de sílica para alta temperatura

A camada externa de tecido de sílica oferece proteção térmica para aplicações que envolvem temperaturas elevadas, calor radiante e exposição térmica repetida.

Reforço do núcleo de Inconel

Um núcleo de Inconel fornece suporte interno para o bulbo e ajuda a manter a geometria da junta pretendida durante a compressão e os ciclos térmicos.

Perfil de bulbo flexível

O bulbo arredondado foi projetado para comprimir contra a superfície de acoplamento e acomodar pequenas variações na estrutura do equipamento.

Montagem mecânica traseira

A extensão da cauda proporciona uma área de fixação prática para sistemas de fixação mecânica, como clipes, retentores, parafusos, porcas ou outros acessórios adequados.

Dimensões personalizadas

O diâmetro do bulbo, a largura da extremidade, a espessura da extremidade, o comprimento da junta, a configuração do núcleo e o perfil geral podem ser fabricados de acordo com os requisitos do equipamento do cliente.

Adequado para equipamentos térmicos complexos

A construção flexível permite que as juntas tipo girino sejam produzidas em comprimentos retos, anéis, molduras e outras configurações personalizadas para vedação térmica industrial.

Fabricação personalizada de juntas Tadpole

Os equipamentos industriais não utilizam um perfil de junta universal. O correto éjunta de girino de alta temperaturaDeve ser compatível com o espaço de instalação disponível, a distância de compressão, a estrutura de montagem e as condições de operação.

A BSTFLEX oferece fabricação personalizada de juntas tipo tadpole para OEMs, fabricantes de equipamentos, fornecedores de manutenção e usuários industriais. Os clientes podem especificar as dimensões e os materiais das juntas de acordo com suas necessidades de vedação.

Dados técnicos

Aplicações de juntas tipo girino para altas temperaturas

Juntas de girino para altas temperaturasSão utilizadas onde é necessária uma vedação térmica flexível em torno de portas, painéis, aberturas de acesso e componentes removíveis.

• portas de forno industrial
• Portas de fornos industriais
• Portas e aberturas do forno
• Equipamentos para tratamento térmico
• fornos de lote
• Fornos de esteira
• estufas de secagem
• fornos de revestimento em pó
• Equipamentos de processamento térmico
• Portas de acesso à caldeira
• Painéis de inspeção para altas temperaturas
• Câmaras de aquecimento industrial
• Equipamentos para processamento de vidro
• Invólucros para altas temperaturas

Junta tipo girino para portas de fornos e estufas

As portas de fornos e estufas industriais exigem uma vedação que suporte altas temperaturas e, ao mesmo tempo, abra e feche repetidamente.Junta de vedação em forma de girino para portas de fornoFornece uma lâmpada flexível que pode ser comprimida contra a moldura da porta, enquanto a extremidade permanece fixada mecanicamente ao equipamento.

A construção em tecido de sílica e Inconel é particularmente adequada para aplicações onde tanto a resistência térmica quanto a estabilidade mecânica são importantes. O perfil da junta pode ser selecionado de acordo com a folga disponível e a compressão necessária.

Vedação de sílica em formato de girino para equipamentos térmicos

UMfoca-girino de sílicaOferece uma interface de vedação flexível para equipamentos térmicos que operam em condições exigentes. A cobertura têxtil de sílica atua como barreira térmica exposta, enquanto o núcleo interno suporta o bulbo e ajuda a manter seu formato.

Dependendo da aplicação, a BSTFLEX pode fornecer diferentes tamanhos de bulbo e configurações de terminais para se adequar à geometria do equipamento. Amostras, desenhos e especificações dimensionais podem ser usados ​​como referência para produção personalizada.

Por que escolher a BSTFLEX para juntas tipo girino?

A BSTFLEX se concentra em produtos têxteis para altas temperaturas, mangas de proteção, isolamento térmico e soluções de vedação industrial. Nossa capacidade de fabricação permite o desenvolvimento de juntas tipo tadpole de acordo com os requisitos reais de instalação e operação do cliente, em vez de depender apenas de perfis padrão.

• Dimensões personalizadas para lâmpadas e lanternas traseiras
• Construção em tecido de sílica para altas temperaturas
• opções de núcleo Inconel
• Comprimentos e formatos personalizados
• Produção de juntas OEM e de reposição
• Produção de acordo com desenhos ou amostras.
• Suporte na seleção de materiais e construção
• Adequado para aplicações industriais de vedação em altas temperaturas.

Como encomendar uma junta Tadpole personalizada

Para obter um orçamento mais preciso, forneça o perfil da junta, o diâmetro do bulbo, as dimensões da extremidade, o comprimento necessário, a temperatura de operação e o método de instalação. Um desenho ou uma amostra física também podem ser fornecidos como referência dimensional.

A BSTFLEX pode analisar a candidatura e recomendar uma solução adequada.junta de girinoConstrução baseada na resistência à temperatura, compressão e método de montagem exigidos.

Perguntas frequentes

O que é uma junta em forma de girino?

Uma junta tipo girino é uma junta flexível para altas temperaturas com um bulbo arredondado e uma extensão para fixação. O bulbo proporciona a superfície de vedação, enquanto a extensão é usada para fixar a junta ao equipamento.

Para que serve uma foca-girino?

A vedação tipo girino é comumente usada em portas de fornos, portas de estufas industriais, estufas de secagem, painéis de acesso, equipamentos de processamento térmico e outros invólucros de alta temperatura que exigem vedação flexível por compressão.

Uma junta em forma de girino é a mesma coisa que uma vedação em forma de girino?

Em muitas aplicações industriais, os termos "junta girino" e "vedação girino" são usados ​​para descrever o mesmo perfil básico de vedação em forma de bulbo e cauda. A construção exata pode variar entre os fabricantes.

O que é fita adesiva para girinos?

Fita tipo girino é outro termo usado para certos produtos de vedação flexíveis com formato de bulbo e cauda para altas temperaturas. Dependendo do fabricante, pode se referir a uma junta tipo girino, vedação tipo girino ou construção similar de fita para juntas.

Por que usar um núcleo de Inconel em uma junta tipo tadpole?

Um núcleo de Inconel fornece suporte estrutural dentro do bulbo de vedação e pode ajudar a junta a manter seu perfil durante a compressão e ciclos térmicos repetidos.

É possível personalizar uma junta de sílica em formato de girino?

Sim. A BSTFLEX pode personalizar o diâmetro do bulbo, as dimensões da extremidade, o comprimento da junta, a construção do núcleo, o material da cobertura, o perfil e a configuração geral de acordo com a aplicação.

É possível fabricar juntas tipo girino a partir de um desenho?

Sim. Um desenho técnico, uma especificação dimensional ou uma amostra física podem ser usados ​​como referência para a produção personalizada de juntas tipo tadpole.

Que informações são necessárias para um orçamento de junta tipo tadpole?

As informações mais úteis incluem o diâmetro do bulbo, a largura e a espessura da extremidade, o comprimento da junta, a temperatura de operação, o material do núcleo, o material da tampa, o método de instalação e a aplicação. Um desenho ou amostra pode fornecer informações dimensionais adicionais.

Solicite uma junta personalizada para girino

Precisa de umjunta de girino, vedação de girino ou fita de girinoPrecisa de uma aplicação em alta temperatura? Envie à BSTFLEX suas dimensões, desenho ou amostra. Podemos desenvolver uma junta de vedação personalizada em tecido de sílica com núcleo de Inconel para atender às necessidades do seu equipamento e às condições de vedação.
