Capa de isolamento removível para cotovelo e conexão de tubulação

As conexões industriais para tubulações interrompem o formato cilíndrico simples de um tubo reto. Curvas mudam a direção, conexões em T criam ramificações e redutores unem tubos de diâmetros diferentes. Essas alterações tornam o isolamento convencional mais difícil de cortar, instalar e remover sem deixar folgas.

A BSTFLEX fabrica capas isolantes removíveis que se adaptam à geometria de curvas, tês, redutores e conexões similares. Cada capa é moldada para se ajustar ao isolamento da tubulação adjacente, preservando o acesso à conexão, às soldas e aos componentes próximos. A estrutura reutilizável pode ser removida durante inspeções ou manutenções e reinstalada após a conclusão do trabalho.

Acessórios incluídos neste produto

• Cotovelos de tubulação de 90 graus
• Cotovelos de tubulação de 45 graus
• Curvas de raio longo e de raio curto
• Curvas de retorno e cotovelos de 180 graus
• tees iguais e de redução
• Redutores concêntricos
• Redutores excêntricos
• Conexões em Y e ligações de derivação
• Acoplamentos e uniões onde é necessária uma cobertura térmica com formato específico.
• Transições soldadas personalizadas e conexões de tubos irregulares.

Flanges, válvulas, bombas e seções de tubos retos possuem seus próprios produtos de isolamento removíveis. A separação desses componentes permite que a tampa da conexão siga o formato correto e possibilita que as equipes de manutenção abram apenas a seção que necessita de reparo.

Por que as conexões de tubos exigem isolamento com formato específico?

Uma manta retangular plana pode enrugar ou se soltar ao ser enrolada em uma curva. Em uma conexão em T, as três aberturas dos tubos devem estar alinhadas corretamente. Um redutor precisa de dois diâmetros de extremidade diferentes e uma transição controlada entre eles. Se o padrão não corresponder à conexão, o isolamento pode ficar comprimido em uma área e deixar uma abertura em outra.

O BSTFLEX utiliza painéis moldados, curvas segmentadas, costuras reforçadas e aberturas ajustadas para acompanhar esses perfis. Abas sobrepostas permitem conectar a cobertura com revestimentos de tubos retos adjacentes ou isolamento permanente. O objetivo é uma montagem removível prática, e não uma folha solta amarrada em torno de um componente irregular.

Aplicações industriais típicas

• Tubulação de vapor e condensado
• Sistemas de circulação de óleo térmico
• Linhas de aquecimento de água e de processo
• Tubulações químicas e petroquímicas
• Equipamentos para refinarias e geração de energia
• Conexões da caldeira e do trocador de calor
• Linhas de processamento de alimentos e bebidas
• Tubulação da casa de máquinas marítima
• Tubulações de gases de escape e de alta temperatura
• Montagens OEM e tubulações para máquinas compactas

Modelos de capas para diferentes formatos de encaixe

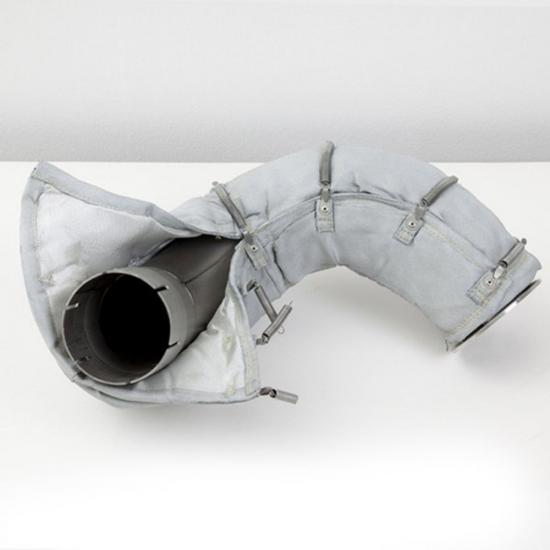

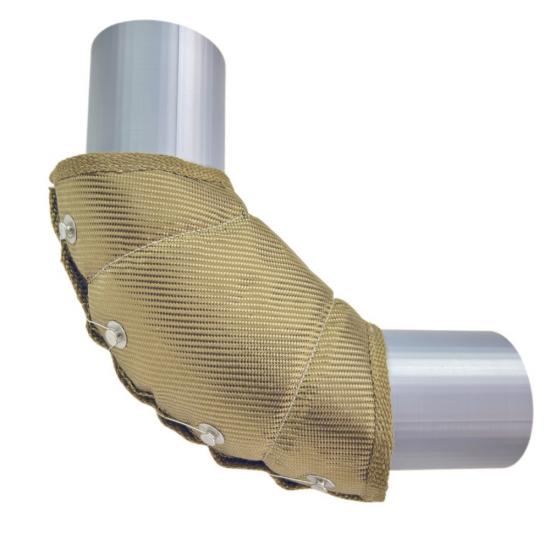

Cobertura de isolamento de cotovelo segmentada

Um padrão segmentado acompanha a curva de um cotovelo de tubo. O número e o formato dos painéis dependem do ângulo do cotovelo, do raio da linha central, do diâmetro do tubo e da espessura do isolamento. A vedação pode ser posicionada na parte externa ou interna da curva, de acordo com o espaço disponível.

Jaqueta com abertura no cotovelo

Uma construção em duas ou mais partes pode ser usada quando o cotovelo estiver próximo a uma parede, piso ou tubulação adjacente. Seções separadas reduzem o espaço necessário para a instalação e permitem que um lado seja removido independentemente.

Capa de isolamento em T

Uma tampa de conexão em T inclui aberturas para a tubulação principal e a conexão da derivação. Tês iguais e tês de redução requerem padrões diferentes. O ângulo da derivação, os diâmetros dos tubos e o comprimento reto disponível em todos os três lados devem ser confirmados.

Jaqueta de isolamento redutora

Uma camisa redutora faz a transição entre dois diâmetros de tubulação. As camisas redutoras concêntricas são geralmente simétricas em relação à linha central, enquanto as camisas redutoras excêntricas exigem que o lado plano e a orientação de instalação sejam identificados antes da confecção do molde.

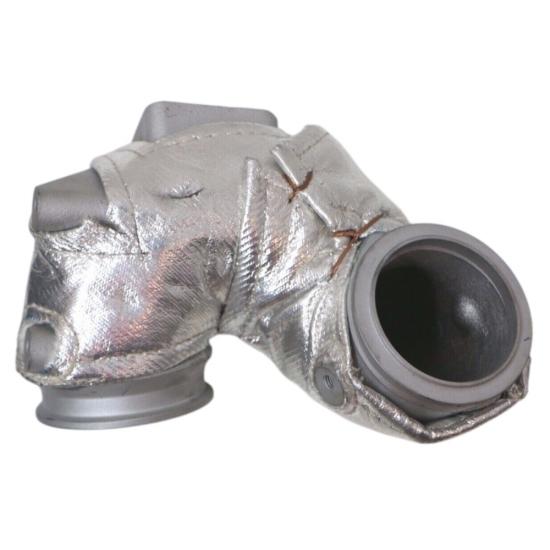

Capa de transição personalizada

Transições fabricadas, conexões de derivação soldadas e acessórios não padronizados podem ser cobertos por um desenho, gabarito, medição tridimensional ou amostra física. Fotografias de vários ângulos ajudam a confirmar a folga de instalação e a posição de fechamento.

Opções de materiais

A cobertura completa deve ser projetada levando em consideração a temperatura de aplicação. A temperatura indicada na ficha técnica do material não se torna automaticamente a classificação do produto final. É preciso considerar o tecido externo, o forro, o núcleo isolante, a linha de costura, os fixadores, a espessura e as condições de instalação.

Como medir um cotovelo de tubo

Para uma prótese de cotovelo padrão, forneça as seguintes informações:

1. diâmetro externo do tubo
2. Ângulo do cotovelo, normalmente 45 ou 90 graus.
3. Raio da linha central, se conhecido.
4. Construção de raio longo ou raio curto
5. Comprimento da tangente reta disponível em cada extremidade
6. Diâmetro externo do isolamento do tubo adjacente
7. Espessura de isolamento necessária
8. Localização de soldas, suportes, drenos, traçados e instrumentos.
9. Distância mínima das paredes, pisos e tubulações vizinhas
10. Local de fechamento preferencial e direção de remoção

Caso o raio da linha central seja desconhecido, envie uma fotografia quadrada da vista lateral com uma escala de medição e registre a distância entre os pontos de referência da linha central do tubo. Recomenda-se um desenho ou gabarito físico para curvas fabricadas sem padronização.

Como medir conexões em T e redutores

Para conexões em T, registre o diâmetro do tubo principal, o diâmetro da derivação, o ângulo da derivação e as dimensões do centro até a extremidade em todas as direções. Indique se a conexão é uma T igual ou uma T de redução. Inclua comprimento reto suficiente para que a tampa sobreponha o isolamento adjacente.

Para um redutor, forneça os diâmetros dos tubos maior e menor, o comprimento total do redutor e a orientação de instalação. Para um redutor excêntrico, identifique claramente se o lado plano está na parte superior, inferior ou lateral. As fotografias devem mostrar o redutor em sua posição de instalação.

Conexão com o isolamento da tubulação adjacente

A tampa de encaixe deve se ajustar ao isolamento adjacente sem obrigar as equipes de manutenção a remover um comprimento desnecessário da tubulação. Abas de extremidade, cordões de ajuste, cintas ou sobreposições moldadas podem ser utilizadas dependendo do diâmetro da tubulação, da temperatura e da preferência do local.

Quando o tubo adjacente utiliza revestimentos removíveis, cada componente pode receber seu próprio número de identificação. Quando o tubo adjacente possui isolamento permanente e revestimento metálico, a tampa da conexão deve ser dimensionada com base no diâmetro externo final, e não apenas no tubo sem revestimento.

Posicionamento e espaço livre para instalação do fecho

Uma tampa bem projetada deve ser removível no espaço disponível ao redor da conexão. O fechamento mais rápido não é útil se estiver voltado para uma parede ou outro tubo. O desenho ou as fotografias do projeto devem mostrar a direção de abertura preferida e o espaço disponível para soltar as cintas, molas ou arame de amarração.

Em tubulações horizontais externas, as juntas e sobreposições devem ser posicionadas de forma a impedir a entrada de água. Em conexões verticais, o projeto pode exigir suporte adicional para que o núcleo isolante e as seções de cobertura não se desloquem para baixo durante o uso.

Procedimento de Instalação

1. Siga o procedimento da fábrica para se aproximar e trabalhar ao redor do sistema de tubulação.
2. Confirme se a conexão não apresenta vazamentos ou danos.
3. Identifique a tampa correta e a direção de instalação.
4. Posicione o centro da capa moldada sobre o cotovelo, a conexão em T ou o redutor.
5. Alinhe todas as aberturas dos tubos antes de apertar as tampas.
6. Aperte os fixadores gradualmente para evitar que a tampa saia do centro.
7. Posicione as sobreposições das extremidades ao redor do isolamento adjacente.
8. Verifique se os drenos, medidores, suportes e pontos de inspeção permanecem acessíveis.

Inspeção e Reinstalação

Após a remoção, mantenha a cobertura seca e evite dobras bruscas que possam danificar ou deslocar o núcleo isolante. Antes da reinstalação, inspecione o revestimento, as costuras, os fixadores e os painéis moldados. Um núcleo úmido, contaminado ou excessivamente comprimido deve ser avaliado antes que a cobertura volte a ser utilizada.

A superfície de encaixe e as áreas de solda devem ser inspecionadas de acordo com o plano de manutenção da instalação. O isolamento removível permite o acesso, mas não substitui o programa de verificação de corrosão, vazamentos ou integridade mecânica do proprietário.

Fabricação de OEM e peças de reposição

A BSTFLEX fabrica protótipos, quantidades para projetos e capas de tubulação OEM de reposição. As informações de produção podem ser desenvolvidas a partir de desenhos, medições, modelos, fotografias ou uma amostra aprovada. Números de equipamentos, números de linha, setas de instalação, etiquetas de seção e embalagens do projeto podem ser adicionados para identificação no local.

Ao substituir uma tampa existente, indique se a original encaixava corretamente e identifique quaisquer dificuldades de fechamento, folgas ou pontos de interferência. Copiar uma peça desgastada sem essas informações pode reproduzir o mesmo problema de instalação.

Produtos de isolamento removíveis relacionados

• Cobertores e jaquetas de isolamento removíveis
• Revestimento de isolamento de tubulação removível
• Tampa de isolamento da flange removível
• Tampa de isolamento da bomba removível
• Revestimentos de isolamento de válvulas removíveis
• Fabricação personalizada de mantas isolantes removíveis

Perguntas frequentes

Uma única cotoveleira serve tanto para cotovelos de raio longo quanto para cotovelos de raio curto?

Não é confiável. Cotovelos de raio longo e de raio curto possuem curvaturas e dimensões gerais diferentes. O raio correto ou as dimensões de encaixe devem ser confirmados antes da fabricação.

Uma proteção de cotovelo de 90 graus pode ser usada em um cotovelo de 45 graus?

Não. O ângulo altera a geometria do painel, as posições das extremidades e o mecanismo de fechamento. São necessários moldes separados.

Deve-se incluir uma conexão em T na camisa de tubo reto?

Normalmente, é preferível uma tampa de conexão em T separada. Ela acompanha o formato da derivação com mais precisão e permite que a conexão em T seja aberta sem a necessidade de remover longos trechos de tubo reto.

A cobertura é compatível com o isolamento existente em tubos revestidos de metal?

Sim. Forneça o diâmetro externo final do isolamento e revestimento existentes, não apenas o diâmetro do tubo sem revestimento. A tampa da conexão pode então ser moldada com uma sobreposição adequada nas extremidades.

A capa pode ser usada sobre conexões com aquecimento por resistência?

Sim, após o traçado do layout, os limites operacionais e os pontos de acesso são revisados. As conexões elétricas e os controles que exigem inspeção devem permanecer acessíveis.

A BSTFLEX fabrica capas para conexões fabricadas fora do padrão?

Sim. Um desenho com dimensões, um modelo, uma medição tridimensional ou uma amostra física podem ser utilizados. Recomenda-se o uso de várias fotografias para confirmar a orientação e o espaço disponível para a instalação.

Solicite uma capa de isolamento personalizada para conexões de tubos.

Envie para a BSTFLEX o diâmetro do tubo, o tipo de conexão, o ângulo, o raio, as dimensões, a temperatura de operação, a quantidade e fotos da instalação. Analisaremos o padrão, o layout da seção, a construção do material, as tampas e a conexão com o isolamento adjacente.
