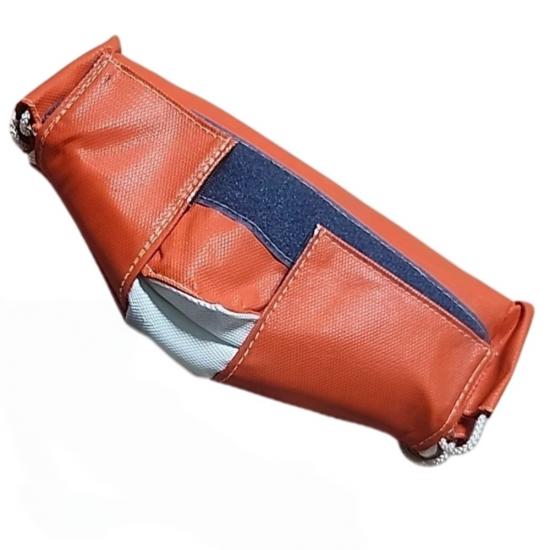

1Uma capa isolante para purgador de vapor é uma cobertura térmica removível moldada ao redor de um purgador de vapor industrial e seu limite de isolamento aprovado. Ela ajuda a fechar a lacuna de isolamento entre a linha de vapor e a tubulação de condensado, permitindo que a equipe de manutenção acesse o purgador para testes, limpeza ou substituição.
A BSTFLEX fabrica cada jaqueta de acordo com o sifão instalado, em vez de se basear apenas no diâmetro nominal da tubulação. O tipo de sifão, as dimensões do corpo, o arranjo das conexões, a orientação, o filtro integrado, o ponto de purga e o acesso para testes influenciam o padrão final.
Os purgadores de vapor exigem monitoramento regular, pois sujeira, desgaste, obstrução e falhas internas podem afetar a saída do condensado e do ar do sistema de vapor. O isolamento permanente pode precisar ser removido sempre que o purgador for testado ou aberto. Uma vez removido, nem sempre é reinstalado corretamente.
Uma capa reutilizável pode ser aberta sem danificar o conjunto de isolamento. Após a inspeção e o retorno do sifão ao serviço, a mesma capa pode ser reinstalada normalmente. Aberturas e abas removíveis podem ser dispostas nos pontos de acesso necessário para os técnicos.
Nem todos os purgadores de vapor devem ser totalmente fechados. Alguns purgadores termostáticos ou sensíveis à temperatura dependem da perda de calor do corpo como parte de seu ciclo de operação. Cobrir a área errada pode alterar o tempo de resposta ou interferir no funcionamento normal.
Antes de encomendar uma capa, confirme o limite de isolamento permitido com o fabricante do purgador de vapor, o engenheiro da planta ou a especificação do sistema. Sempre que possível, forneça a marca, o modelo e o princípio de funcionamento do purgador. A BSTFLEX fabrica a capa de acordo com o limite aprovado, mas não determina se um purgador de modelo desconhecido pode ser isolado.
Após a confirmação dos requisitos de isolamento, pode-se considerar a confecção de jaquetas personalizadas para diferentes construções de armadilhas:
O padrão da tampa deve corresponder à orientação real da instalação. Um sifão horizontal, um sifão vertical e um conjunto de conector universal podem exigir tampas e pontos de acesso diferentes, mesmo quando o tamanho da conexão for o mesmo.
Dependendo do projeto aprovado, a capa pode cobrir apenas o corpo do sifão ou estender-se sobre conexões selecionadas. Capas separadas são geralmente preferíveis para válvulas de isolamento, flanges e filtros adjacentes, pois cada componente pode então ser reparado de forma independente.
| Componente | Opções típicas | Considerações sobre a seleção |
|---|---|---|
| Capa externa | Fibra de vidro revestida com silicone, fibra de vidro revestida com PTFE, fibra de vidro aluminizada ou outro material revestido para resistir ao calor.tecidos resistentes | Local interno ou externo, condições de óleo, umidade, abrasão e limpeza |
| Núcleo de isolamento | Manta de agulhas de fibra de vidro, manta de agulhas de sílica, isolamento de fibra cerâmica ou isolamento à base de aerogel | Temperatura de operação, espaço disponível, espessura necessária e manuseio. |
| delineador facial quente | Tecido de fibra de vidro, tecido de sílica, folha de aço inoxidável ou malha de aço inoxidável | Temperatura de contato, vibração, formato da armadilha e desgaste local. |
| Fixadores | Argolas em D e correias, ganchos de aço inoxidável, molas, arame para cadarço, fivelas ou outros fechos removíveis. | Temperatura, frequência de manutenção, orientação e espaço livre para instalação |
| Reforço | Alfinetes de acolchoamento, costuras reforçadas, tela de aço inoxidável, proteção de borda e remendos de desgaste localizados. | Formato da jaqueta, manuseio repetido e suporte do núcleo de isolamento |
O limite de temperatura de um tecido não define a classificação da jaqueta finalizada. O conjunto completo inclui o núcleo isolante, o forro interno, a linha, os fechos e os detalhes de instalação. A seleção do material deve ser baseada na temperatura de operação e nas condições de exposição externa.
O desenho de um modelo de armadilha é o ponto de partida ideal. Caso não haja um desenho disponível, forneça fotografias nítidas e as seguintes medidas:
As fotografias devem mostrar o sifão de ambos os lados, de cima e de baixo, sempre que possível. Marque o limite de isolamento aprovado e a direção de abertura necessária diretamente nas fotografias.
Os purgadores de vapor podem ser verificados por temperatura, ultrassom ou outros métodos aprovados pela planta. A camisa de aquecimento pode ser removida completamente para teste, ou pode incluir uma tampa de acesso quando o local do teste for conhecido. O sistema de acesso deve ser definido antes da produção para que a tampa não exponha uma área desnecessária durante a operação normal.
As tampas dos filtros, as válvulas de descarga e os canais de drenagem devem permanecer utilizáveis. Uma tampa não deve direcionar vazamentos ou condensado descarregado para o núcleo de isolamento. Quando a estação de retenção possui vários componentes, tampas individuais numeradas normalmente proporcionam melhor acesso do que uma única cobertura de grandes dimensões.
Uma estação de purga completa pode incluir uma válvula de isolamento a montante, filtro, purgador de vapor, válvula de retenção, válvula de isolamento a jusante e tubulação de conexão. Esses componentes não precisam estar envoltos por uma única tampa. Um arranjo modular permite que cada item seja aberto e substituído sem remover o isolamento da estação completa.
A BSTFLEX pode fabricar capas individuais etiquetadas para o sifão, válvulas adjacentes, flanges e seções de tubulação. As sobreposições nas extremidades permitem que as capas individuais se encaixem sem serem unidas permanentemente.
Remova a jaqueta de acordo com o procedimento de manutenção da planta e coloque-a sobre uma superfície limpa e seca. Inspecione a cobertura externa, o revestimento, as costuras, os fixadores e o núcleo de isolamento antes da reinstalação. O isolamento úmido ou contaminado quimicamente deve ser inspecionado em vez de ser reinstalado.
Não utilize a capa para ocultar vazamentos ativos. Qualquer conexão com vazamento, sifão danificado ou componente com defeito deve ser reparado e isolado antes que a capa isolante volte a ser utilizada.
As estações de retenção externas exigem um controle cuidadoso da entrada de água. Tecidos resistentes às intempéries podem ser combinados com costuras protegidas, sobreposições adequadas e instalação que leve em consideração a drenagem. A tampa deve permanecer acessível e não deve estar voltada para um local onde a água da chuva ou a condensação possam se acumular.
O isolamento reduz a transferência de calor, mas não garante proteção contra congelamento durante o desligamento ou a perda do fornecimento de vapor. Projetos em climas frios podem exigir rastreamento de calor, drenagem ou outras medidas de engenharia, além da jaqueta removível.
A BSTFLEX oferece suporte a protótipos, projetos de substituição de plantas e produção OEM repetida. As jaquetas podem ser fabricadas a partir de desenhos técnicos, dimensões de campo, fotografias, modelos ou amostras aprovadas. As etiquetas permanentes podem incluir o número da armadilha, o número da linha, a seção da jaqueta e a direção de instalação.
Para trabalhos de substituição, identifique qualquer problema com a jaqueta anterior, como acesso bloqueado para testes, interferência com a válvula de descarga, fechamentos difíceis ou orientação incorreta. Essas informações permitem que o novo molde corrija o problema em vez de simplesmente copiá-lo.
Não. Alguns projetos de sifões podem depender da perda de calor ou podem ter áreas que devem permanecer expostas. Confirme o limite de isolamento permitido com o fabricante do sifão, o engenheiro da planta ou a especificação do sistema antes de fazer o pedido.
Sim, desde que o padrão permita acesso adequado à tampa do filtro, à tela e ao ponto de descarga. Uma aba separada ou uma camisa dividida podem facilitar a manutenção.
Somente quando as dimensões externas, as posições de conexão, a orientação de operação e os pontos de acesso necessários forem suficientemente semelhantes. Cada modelo deve ser verificado antes de ser atribuído ao mesmo padrão.
Normalmente, as jaquetas de válvulas separadas são mais práticas. Elas permitem que uma válvula ou um sifão seja reparado sem a necessidade de remover todo o isolamento da estação.
Uma tampa de acesso pode ser adicionada quando o ponto de teste aprovado for conhecido. Alguns métodos de inspeção ainda podem exigir a remoção completa, dependendo do procedimento da planta e do projeto do coletor.
Sim. O tecido externo, as costuras, as sobreposições, os fechos e a direção de instalação devem ser selecionados levando em consideração a exposição às intempéries. O isolamento externo também deve ser inspecionado periodicamente para verificar a entrada de água.
Envie para a BSTFLEX o modelo do purgador de vapor, as dimensões da conexão, a orientação de instalação, a temperatura de operação, a quantidade, fotografias e os desenhos disponíveis. Analisaremos o limite de isolamento aprovado, os materiais, o sistema de fechamento e o acesso para manutenção antes de confirmar as especificações de fabricação.
