Jaqueta de isolamento removível para tubulação

Uma jaqueta removível de isolamento de tubulação é uma cobertura térmica flexível e reutilizável fabricada para uma seção de tubulação industrial que precisa permanecer acessível. Ela oferece uma alternativa à reconstrução do isolamento convencional após inspeção, soldagem, trabalho de traço elétrico/a vapor ou manutenção programada.

A BSTFLEX fabrica cada jaqueta de acordo com o diâmetro do tubo, o comprimento isolado necessário, a temperatura de operação, o ambiente ao redor e o espaço de instalação disponível. Trechos longos de tubulação podem ser divididos em seções modulares numeradas para que a equipe de manutenção remova apenas a seção necessária para o trabalho.

Projetado para Seções Industriais de Tubos Retos

Esta página de produto abrange o isolamento removível para tubulações retas. Flanges, bombas, válvulas, cotovelos, ts e reduções têm formatos e requisitos de serviço diferentes e são melhor isolados com coberturas sob medida dedicadas. Manter esses produtos separados oferece um padrão mais preciso e facilita novos pedidos de substituição.

Os locais típicos incluem seções de tubos expostas entre isolamentos permanentes, pontos de inspeção, áreas de solda, conexões de traço elétrico/a vapor, zonas de acesso a instrumentos e carretéis de tubos curtos que são removidos regularmente. A jaqueta pode se sobrepor ao isolamento adjacente para reduzir lacunas abertas, mantendo uma linha de remoção clara.

Aplicações Comuns

• Tubulações de distribuição de vapor e retorno de condensado
• Linhas de fluido térmico e óleo quente
• Tubulações de processos e produtos químicos aquecidos
• Conexões de caldeiras e trocadores de calor
• Tubulações de utilidades em geração de energia
• Sistemas de tubulação refinaria e petroquímica
• Linhas de processamento de alimentos e bebidas
• Tubulações de praça de máquinas marítima
• Maquinário OEM e tubulações montadas em skid
• Tubos industriais com traço elétrico ou a vapor

Configurações de Jaqueta Disponíveis

Jaqueta para Tubo Reto Único

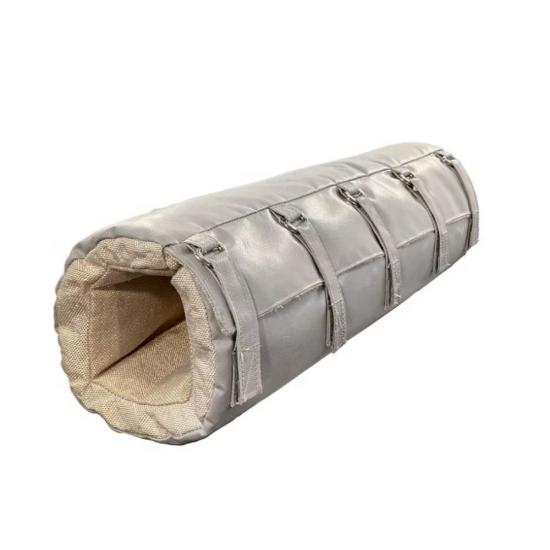

Uma seção envolvente de peça única com fechamento longitudinal. Esta construção é adequada para um comprimento de tubo definido onde a jaqueta pode ser aberta e retirada sem interferência de equipamentos próximos.

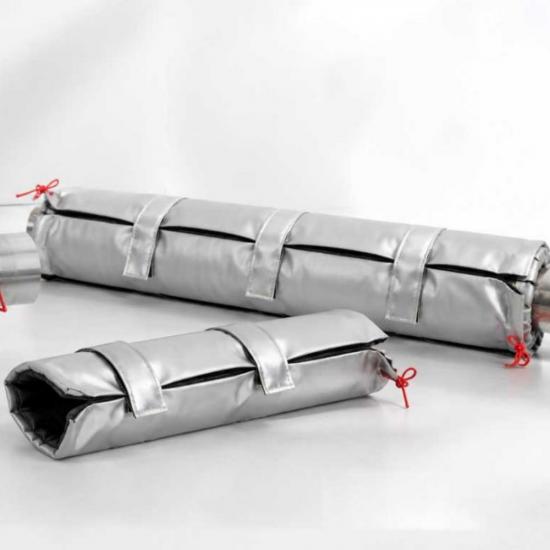

Seções Modulares de Isolamento de Tubulação

Trechos mais longos podem ser divididos em seções fáceis de manusear. Cada seção pode levar uma etiqueta de identificação permanente mostrando o número da linha, a posição e a sequência de instalação. Extremidades sobrepostas ajudam a reduzir lacunas entre jaquetas adjacentes.

Jaqueta para Acesso a Inspeção e Solda

Uma jaqueta removível curta pode ser instalada sobre uma solda, ponto de inspeção ou local de teste que exija acesso periódico. O isolamento permanente ao redor permanece intacto enquanto a jaqueta de acesso é removida.

Jaqueta para Tubo com Traço Térmico

A jaqueta pode ser modelada ao redor de cabos de traço elétrico aprovados, linhas de traço a vapor e caixas de conexão. O traço térmico é um sistema projetado separado. Os requisitos de localização, classe de temperatura e acesso para manutenção devem ser fornecidos antes que a construção da jaqueta seja confirmada.

Jaqueta de Isolamento para Tubos Externos

Projetos para áreas externas podem usar tecidos externos resistentes às intempéries, costuras protegidas e detalhes de instalação que evitam a entrada de água. A orientação importa: fechamentos, sobreposições e costuras devem ser posicionados de modo que a água não possa se acumular dentro do isolamento.

Opções de Materiais e Construção

Nenhuma temperatura de material isolado deve ser tratada como a classificação de toda a jaqueta de tubulação. A construção completa inclui o tecido externo, núcleo de isolamento, revestimento, linha de costura, fixadores e detalhes de instalação. Todos os componentes devem ser revisados em relação às temperaturas reais de operação e exposição.

Informações necessárias para a fabricação

Jaquetas para tubos retos são mais simples do que capas para válvulas ou bombas, mas o ajuste final ainda depende de dimensões precisas. Por favor, forneça:

1. Diâmetro externo do tubo nu
2. Comprimento de isolamento necessário
3. Temperatura de operação e exposição máxima de curto prazo
4. Espessura de isolamento necessária ou alvo de temperatura de superfície
5. Diâmetro externo do isolamento permanente adjacente
6. Posição de soldas, braçadeiras, suportes, etiquetas e instrumentos
7. Detalhes de traçado elétrico ou a vapor
8. Orientação do tubo: horizontal, vertical ou inclinado
9. Folga disponível para fechos e remoção da jaqueta
10. Condições internas, externas, de lavagem, oleosas ou quimicamente expostas
11. Quantidade, numeração de seção e requisitos de embalagem

Se o tubo já possui isolamento, esclareça se a nova jaqueta cobrirá o tubo nu, substituirá o conjunto completo de isolamento ou atuará apenas como uma capa externa removível. Estas são construções diferentes e requerem diâmetros finais diferentes.

Posição do fecho e da costura

O fecho longitudinal deve permanecer visível e acessível após a instalação. Em tubulações horizontais, não deve ser posicionado onde líquidos vazando ou água da chuva possam se acumular. Em tubos verticais, as sobreposições da seção e o método de suporte devem impedir que a jaqueta e o núcleo de isolamento deslizem para baixo.

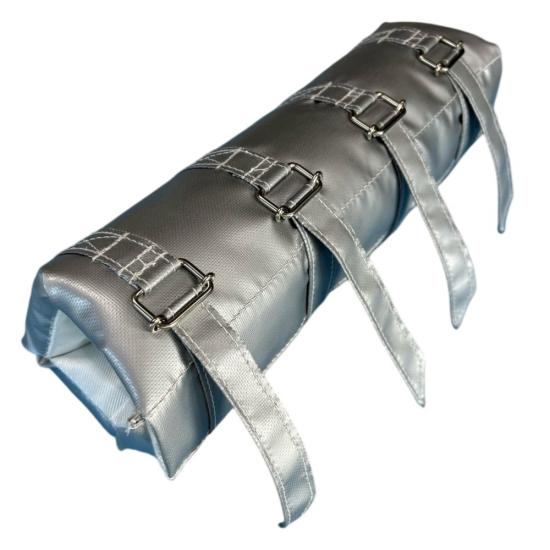

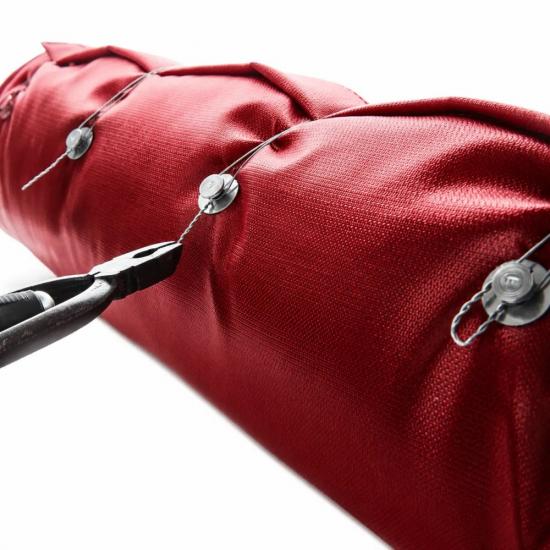

Argolas em D com tiras fornecem tensão ajustável para muitas aplicações industriais internas. Ganchos de aço inoxidável, molas e arame de amarração podem ser usados onde um fecho totalmente metálico for necessário. A escolha correta depende da temperatura de exposição, vibração, frequência de acesso e prática do local.

Instalação

1. Confirme se a linha é segura para aproximação conforme o procedimento operacional da planta.
2. Verifique se a superfície do tubo está livre de vazamentos ativos e condições que possam danificar o isolamento.
3. Combine a etiqueta de identificação da jaqueta com a seção de tubo correta.
4. Posicione a jaqueta com o revestimento voltado para o tubo e o fecho voltado para a direção aprovada.
5. Envolva a jaqueta uniformemente sem torcer o núcleo de isolamento.
6. Engate os fechos gradualmente para que a tensão seja distribuída ao longo da costura.
7. Verifique as sobreposições das extremidades, capas adjacentes, suportes e acesso para inspeção.
8. Confirme se a jaqueta instalada não interfere com instrumentos, peças móveis ou ventilação necessária.

Jaqueta removível, revestimento de tubo ou isolamento permanente?

Serviço a quente, serviço a frio e proteção contra congelamento

Para tubos quentes, a construção é normalmente selecionada para reduzir a transferência de calor e a temperatura da superfície acessível, permitindo o acesso para manutenção. Para tubulações de baixa temperatura, o controle de condensação requer um sistema de barreira de vapor contínuo e corretamente vedado. Uma jaqueta comum costurada para serviço a quente não deve ser especificada automaticamente para serviço refrigerado ou criogênico.

O isolamento retarda a transferência de calor, mas não produz calor. Tubos expostos a condições de congelamento podem exigir um sistema de rastreamento de calor (heat-tracing) projetado adequadamente, além do isolamento. A jaqueta deve ser compatível com o projeto de rastreamento e não deve cobrir caixas de conexão ou pontos de inspeção que precisam permanecer acessíveis.

Inspeção e reutilização

Após a remoção, coloque a jaqueta em uma superfície limpa e seca, em vez de dobrá-la bruscamente ou arrastá-la pelo chão. Antes da reinstalação, inspecione a capa externa, o revestimento, as costuras, os fixadores e o núcleo de isolamento. O isolamento úmido, comprimido ou quimicamente contaminado pode não oferecer mais o desempenho pretendido.

A superfície do tubo deve ser inspecionada quanto a vazamentos e corrosão antes que a jaqueta seja reinstalada. Onde a corrosão sob o isolamento for uma preocupação do projeto, o cronograma de inspeção e o sistema de revestimento devem ser determinados pelo proprietário do ativo ou por um engenheiro qualificado.

OEM e fornecimento de projetos

A BSTFLEX fornece jaquetas protótipos, seções de reposição e produção repetida para projetos industriais e fabricantes de equipamentos. As jaquetas podem ser produzidas a partir de cronogramas de tubulação, desenhos, medições no local, modelos ou amostras aprovadas. As opções incluem números de equipamento, etiquetas de seção, marcações de direção de instalação, embalagens especiais e combinações de materiais específicas para o projeto.

Para longos trechos de tubulação, forneça um cronograma de seções mostrando a quantidade, o comprimento e o número de identificação de cada jaqueta. Isso ajuda a combinar cada peça acabada com seu local de instalação e simplifica futuros pedidos de reposição.

Produtos de isolamento removível relacionados

• Cobertores e jaquetas de isolamento removíveis
• Capa de isolamento removível para flanges
• Capa de isolamento removível para bombas
• Jaquetas de isolamento removíveis para válvulas
• Tecido de fibra de vidro revestido com silicone para jaquetas de isolamento
• Fabricação de cobertores de isolamento removíveis sob medida

Perguntas frequentes

As jaquetas de isolamento de tubulação removíveis são feitas em tamanhos padrão?

Elas podem ser agrupadas por diâmetro e comprimento comum de tubo, mas o tamanho final também deve levar em conta a espessura do isolamento, o isolamento adjacente, os fechos, as sobreposições e a folga no local. Recomenda-se dimensões específicas para o projeto.

Várias jaquetas podem ser conectadas ao longo de um trecho de tubulação?

Sim. Seções modulares podem ser instaladas em sequência com extremidades sobrepostas. Etiquetas numeradas ajudam as equipes de manutenção a reinstalar cada seção na posição correta.

A jaqueta pode cobrir um flange ou cotovelo na extremidade do tubo?

Pode ser moldada para encontrar uma capa ajustada adjacente, mas flanges e cotovelos são normalmente melhor atendidos por suas próprias seções removíveis. Capas separadas proporcionam um ajuste mais preciso e permitem que um componente seja aberto sem remover a jaqueta completa do tubo.

Uma jaqueta pode ser feita para tubos com rastreamento elétrico (heat-tracing)?

Sim, desde que o projeto de rastreamento de calor, a localização do cabo, a classificação de temperatura e os pontos de acesso necessários sejam fornecidos. A jaqueta de isolamento não substitui os controles do sistema de rastreamento ou a proteção elétrica.

A mesma jaqueta pode ser usada para tubos quentes e refrigerados?

Não automaticamente. O isolamento para serviço a quente e o controle de vapor para serviço a frio têm requisitos de construção diferentes. Aplicações refrigeradas e criogênicas exigem uma revisão específica de condensação, vedação de vapor, costuras e penetrações.

A BSTFLEX pode fabricar jaquetas de tubulação de reposição a partir de uma amostra?

Sim. O diâmetro original do tubo e o comprimento instalado necessário ainda devem ser confirmados, pois uma jaqueta antiga pode ter esticado, comprimido ou sido alterada durante o serviço.

Solicite uma capa de isolamento térmico para tubulação personalizada

Envie o diâmetro do tubo, comprimento isolado, temperatura de operação, requisito de isolamento, quantidade e fotografias da instalação para a BSTFLEX. Analisaremos os materiais, o comprimento da seção, o sistema de fechamento e as sobreposições para o seu sistema de tubulação.
