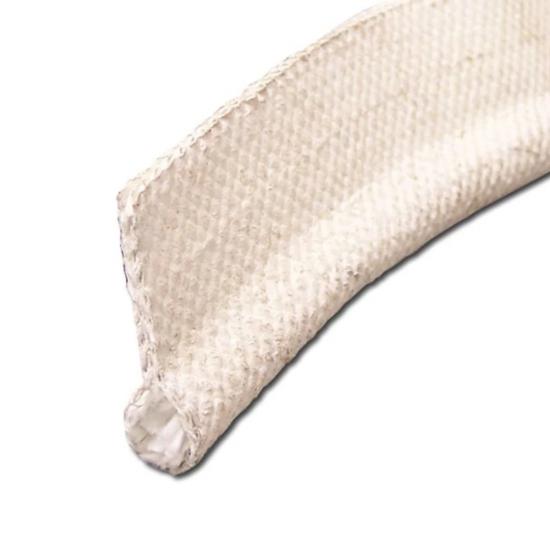

Revestimento de PTFE em fibra de vidro, núcleo de fibra de vidro, junta tipo girino.

ORevestimento de PTFE em fibra de vidro, núcleo de fibra de vidro, junta tipo girino.É uma solução flexível de vedação térmica desenvolvida para portas, tampas, amortecedores, dutos, juntas de painéis, invólucros e outros equipamentos que requerem uma junta resiliente com boa resistência química e ampla faixa de temperatura.

Sua construção combina umCobertura de fibra de vidro tecida revestida com PTFEcom umnúcleo de corda de fibra de vidroA camada externa revestida de fibra de vidro proporciona uma superfície protetora durável, enquanto o núcleo de fibra de vidro forma a seção de vedação compressível e ajuda a junta a manter seu perfil durante a instalação e compressão repetida.

O bulbo arredondado em forma de girino foi projetado para entrar em contato com a superfície de acoplamento, enquanto a cauda acoplada oferece uma seção de montagem prática. Essa configuração permite que a junta acompanhe trajetórias de vedação curvas ou irregulares e proporciona uma barreira flexível ao redor de portas, tampas e aberturas de acesso.

A BSTFLEX fabrica juntas de vedação tipo tadpole personalizadas em fibra de vidro revestidas com PTFE para equipamentos OEM, aplicações de reposição e sistemas de vedação especializados. O diâmetro do bulbo, as dimensões da extremidade, o comprimento total e a configuração do perfil podem ser produzidos de acordo com a aplicação necessária.

Construção em fibra de vidro revestida com PTFE e núcleo de fibra de vidro

Esta junta utiliza dois materiais complementares em vez de depender de uma única camada para desempenhar todas as funções. O tecido externo de fibra de vidro revestido com PTFE fornece a superfície de trabalho exposta, enquanto o núcleo de fibra de vidro confere ao perfil em forma de girino sua estrutura e resiliência.

Por que usar uma cobertura de fibra de vidro revestida com PTFE?

A cobertura externa é feita de fibra de vidro trançada com revestimento de PTFE. Essa combinação é útil em aplicações onde a superfície da junta pode entrar em contato com produtos químicos, umidade, contaminação do processo ou variações repetidas de temperatura.

O PTFE proporciona uma superfície quimicamente resistente, enquanto o substrato de fibra de vidro contribui com flexibilidade e estabilidade térmica. Juntos, esses materiais criam uma camada externa adequada para aplicações em que uma junta têxtil sem tratamento pode não fornecer as características de superfície desejadas.

• Construção em fibra de vidro tecida revestida com PTFE
• Boa resistência a muitos produtos químicos industriais.
• estrutura têxtil flexível
• Adequado para ciclos térmicos repetidos
• Resistente à umidade e à exposição ambiental.
• Útil para aplicações que requerem uma superfície de vedação não metálica.
• Adequado para serviço em baixas temperaturas quando especificado corretamente.

Núcleo de fibra de vidro para compressão flexível

O núcleo interno de corda de fibra de vidro confere à junta seu perfil de vedação arredondado. Ao contrário de um inserto metálico rígido, o núcleo têxtil é flexível e pode se comprimir conforme a porta ou o painel fecha.

Essa construção é particularmente útil quando as superfícies de contato não são perfeitamente uniformes. O bulbo pode se deformar sob compressão e se adaptar às variações no caminho de vedação, ajudando a manter o contato ao longo da junta.

O núcleo de fibra de vidro também mantém a junta leve como um todo, ao mesmo tempo que fornece a estrutura necessária para um perfil consistente em forma de girino.

Projetado para ciclos térmicos e superfícies irregulares.

Portas industriais e painéis de acesso raramente permanecem em uma única temperatura. Durante a operação, a junta pode sofrer ciclos de aquecimento, resfriamento, compressão e recuperação.

A cobertura de fibra de vidro revestida com PTFE e o núcleo de fibra de vidro trabalham em conjunto para proporcionar uma construção flexível que se adapta a variações térmicas repetidas. O perfil bulboso também se ajusta a pequenas irregularidades na superfície de contato, tornando este tipo de junta adequado para áreas de vedação desniveladas ou irregulares.

A compressão correta é importante. A junta deve ser comprimida o suficiente para estabelecer uma interface de vedação contínua, sem esmagar excessivamente o núcleo de fibra de vidro.

Capacidade de temperatura

As juntas tipo tadpole de fibra de vidro revestidas com PTFE são comumente escolhidas para aplicações que exigem capacidade de operar em altas temperaturas e flexibilidade em baixas temperaturas. A construção de fibra de vidro revestida com PTFE/núcleo de fibra de vidro mencionada é especificada para uma faixa de operação de aproximadamente-100°F a +500°F (-73°C a +260°C). :contentReference[oaicite:1]{index=1}

A temperatura operacional permitida para uma junta BSTFLEX deve ser determinada de acordo com o revestimento de PTFE selecionado, a construção em fibra de vidro, a densidade do núcleo, as condições de compressão, a exposição a produtos químicos e o ambiente de serviço.

Para aplicações fora deste intervalo, a BSTFLEX pode avaliar construções alternativas de estruturas em forma de girino, utilizando diferentes materiais de cobertura e núcleo.

Excelente opção para vedação em baixas temperaturas e criogênica.

Uma das características importantes da construção em fibra de vidro revestida com PTFE é a sua capacidade de permanecer flexível a temperaturas substancialmente mais baixas do que muitos materiais de vedação térmica convencionais.

Isso torna a construção útil para aplicações criogênicas e de baixa temperatura selecionadas, onde a junta deve manter a flexibilidade em vez de se tornar excessivamente rígida ou quebradiça.

Para sistemas criogênicos, o conjunto de vedação completo deve ser avaliado como um sistema. A faixa de temperatura, a pressão, o fluido, a compressão, a contração térmica e o projeto de montagem devem ser considerados antes de selecionar o perfil final da junta.

Resistência química para vedação industrial

O PTFE é amplamente escolhido quando a resistência química é um requisito importante. A superfície de fibra de vidro revestida proporciona uma camada externa protetora que pode resistir à exposição a muitos fluidos e produtos químicos industriais.

Essa característica pode tornar as juntas de fibra de vidro revestidas com PTFE, do tipo "girino", adequadas para equipamentos onde as coberturas têxteis convencionais podem ficar expostas a solventes, combustíveis, umidade ou produtos químicos de processo.

A compatibilidade química deve sempre ser avaliada considerando a concentração, a temperatura, o tempo de exposição e a combinação química reais. Meios particularmente agressivos e ambientes químicos de alta temperatura podem exigir uma composição de material diferente.

Onde são utilizadas as juntas de fibra de vidro PTFE em formato de girino

Junta de PTFE em formato de girino para portas de fornos e equipamentos

O design com bulbo e extremidade torna esta junta especialmente útil para vedação perimetral. O bulbo atua como elemento de compressão, enquanto a extremidade fornece uma seção de montagem específica.

Quando a porta fecha, a ampola é comprimida contra a superfície oposta. Isso cria uma interface de vedação contínua ao redor da abertura, permitindo que a junta se adapte a pequenas variações dimensionais.

Para portas de fornos, armários térmicos, câmaras de processamento e tampas de equipamentos, o perfil da junta pode ser selecionado de acordo com a área de montagem disponível e a compressão necessária.

Benefícios da construção em fibra de vidro PTFE

Perfis de junta Tadpole personalizados

As juntas Tadpole não se limitam a uma única seção transversal padrão. O perfil necessário depende do espaço de instalação disponível, da distância de compressão e do formato da abertura do equipamento.

A BSTFLEX pode fabricar juntas de fibra de vidro revestidas com PTFE personalizadas, com base em desenhos de engenharia, amostras físicas, dimensões ou especificações de aplicação.

Especificações técnicas

Aplicações da junta de fibra de vidro revestida com PTFE tipo girino

Essa construção de junta pode ser considerada para equipamentos onde a vedação térmica é combinada com exposição a produtos químicos, ciclos térmicos ou requisitos de baixa temperatura.

• portas de forno industrial
• Tampas de forno
• Equipamentos de processamento térmico
• Vedação do amortecedor
• Dutos térmicos
• juntas de painel
• Gabinetes para equipamentos
• Portas de acesso
• Equipamentos para pintura a pó
• Equipamentos térmicos automotivos
• Equipamentos criogênicos
• sistemas de vedação térmica OEM

Por que escolher um núcleo de fibra de vidro em vez de um núcleo de metal?

A escolha entre um núcleo de fibra de vidro e um núcleo metálico depende dos requisitos mecânicos e térmicos da aplicação.

Um núcleo de fibra de vidro proporciona uma estrutura interna leve e não metálica, com flexibilidade e compressibilidade úteis. Portanto, é uma opção interessante para aplicações em que a junta precisa se deformar facilmente, acompanhar superfícies irregulares ou evitar a introdução de um componente metálico no perfil de vedação.

As juntas tipo tadpole com núcleo metálico podem ser preferíveis quando se exige reforço estrutural adicional, retorno elástico ou resistência mecânica. A BSTFLEX pode ajudar a determinar qual construção de núcleo é a mais adequada com base nos requisitos de temperatura, compressão, movimentação e instalação.

Fibra de vidro revestida com PTFE versus fibra de vidro não revestida

Instalação e Compressão

A junta deve ser instalada de forma que o bulbo de vedação entre em contato contínuo com a superfície de acoplamento em todo o perímetro necessário.

A extremidade de fixação deve ser presa de acordo com o projeto do equipamento. Dependendo da aplicação, os métodos de fixação adequados podem incluir fixadores mecânicos, canais de retenção, clipes ou outros dispositivos de montagem específicos.

Deve-se evitar compressão excessiva. A junta precisa de espaço suficiente para deformar e retornar à sua forma original sem esmagar permanentemente o núcleo de fibra de vidro.

Para portas e tampas que são abertas com frequência, o sistema de montagem também deve impedir que a junta seja puxada, torcida ou deslocada durante o funcionamento.

Fabricação de juntas OEM e de reposição

A BSTFLEX fornece juntas de fibra de vidro revestidas com PTFE, personalizadas para aplicações em equipamentos originais e de reposição.

Os clientes OEM podem fornecer desenhos ou especificações dimensionais para o desenvolvimento de novas juntas. Para projetos de substituição, uma amostra de junta existente, fotografias e informações dimensionais básicas podem ser usadas para estabelecer o perfil necessário.

Nos casos em que a junta original estiver comprimida, endurecida ou danificada, é importante medir a área de instalação original em vez de confiar apenas nas dimensões da junta comprimida e usada.

Como especificar a junta de PTFE Tadpole correta

As informações a seguir são úteis na seleção de uma junta de fibra de vidro revestida com PTFE:

1. Diâmetro do bulbo necessário
2. Largura e espessura da cauda
3. Comprimento total da junta
4. Dimensões da porta, painel ou abertura
5. Espaço de compressão disponível
6. temperatura normal de operação
7. temperatura mínima de operação
8. Produtos químicos de contato ou meios de processo
9. Ciclos térmicos esperados
10. Método de montagem
11. Amostra ou desenho de junta existente

Fornecer esses detalhes permite que a construção da junta seja selecionada de acordo com as condições reais de operação, em vez de simplesmente corresponder a um diâmetro nominal da junta.

Perguntas frequentes

O que é uma junta de fibra de vidro revestida com PTFE em formato de girino?

Trata-se de uma junta de vedação tipo bulbo e cauda, ​​composta por uma cobertura externa de fibra de vidro trançada revestida com PTFE e um núcleo interno de fibra de vidro. O bulbo proporciona a vedação por compressão, enquanto a cauda serve como seção de montagem.

Para que serve o núcleo de fibra de vidro?

O núcleo de fibra de vidro forma o corpo interno do bulbo de vedação. Ele proporciona flexibilidade, compressibilidade e suporte de perfil, permitindo que a junta se adapte a superfícies irregulares.

Qual a temperatura máxima que uma junta de fibra de vidro revestida com PTFE suporta?

A construção de fibra de vidro revestida com PTFE/núcleo de fibra de vidro mencionada é especificada para temperaturas de aproximadamente -100°F a +500°F (-73°C a +260°C). O desempenho real depende dos materiais específicos, do perfil e das condições de serviço. :contentReference[oaicite:2]{index=2}

As juntas de fibra de vidro PTFE com formato de girino podem ser usadas em aplicações criogênicas?

Podem ser consideradas para aplicações selecionadas de vedação em baixas temperaturas e criogênicas, pois a construção em fibra de vidro revestida com PTFE mantém a flexibilidade em baixas temperaturas. A aplicação completa deve ser analisada considerando temperatura, fluido, compressão e contração térmica.

As juntas de fibra de vidro revestidas com PTFE são resistentes a produtos químicos?

O PTFE oferece excelente resistência a muitos produtos químicos, mas a compatibilidade depende do produto químico específico, da concentração, da temperatura e das condições de exposição. A compatibilidade química deve ser confirmada antes da seleção final do material.

A junta pode ser fabricada em tamanhos personalizados?

Sim. A BSTFLEX pode fabricar diâmetros de bulbo, dimensões da cauda, ​​comprimentos e configurações de perfil personalizados com base em desenhos, amostras ou requisitos de aplicação.

Esta junta pode ser usada na porta do forno?

Sim. O perfil bulbo-e-cauda é adequado para aplicações selecionadas de vedação de portas de forno, tampas e invólucros térmicos, onde a temperatura e as condições químicas são compatíveis com a construção em fibra de vidro PTFE.

Solicite uma junta personalizada de PTFE com fibra de vidro em formato de girino.

Se você precisar de umJunta de fibra de vidro revestida com PTFE e núcleo de fibra de vidroPara aplicações em fornos, amortecedores, dutos, juntas de painéis, invólucros térmicos ou vedação em baixas temperaturas, a BSTFLEX pode desenvolver a junta de acordo com as dimensões e condições de operação necessárias.

Envie-nos o seuDesenho, amostra de junta existente, dimensões, faixa de temperatura e detalhes de aplicação.Nossa equipe pode avaliar a construção em fibra de vidro revestida com PTFE e o perfil personalizado de girino mais adequados para o seu equipamento.

Entre em contato com a BSTFLEX para obter um orçamento personalizado de junta de fibra de vidro revestida com PTFE.
