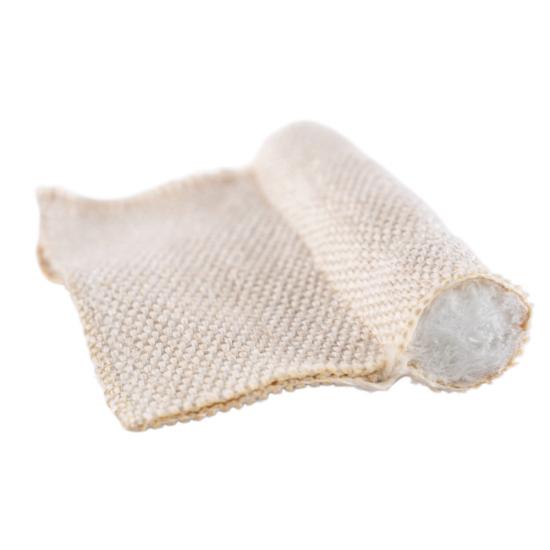

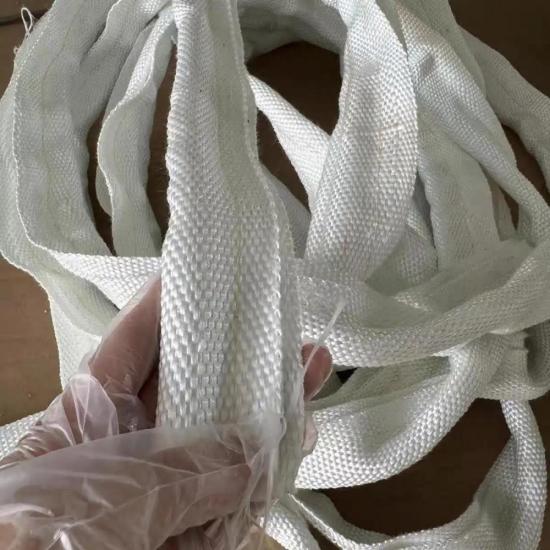

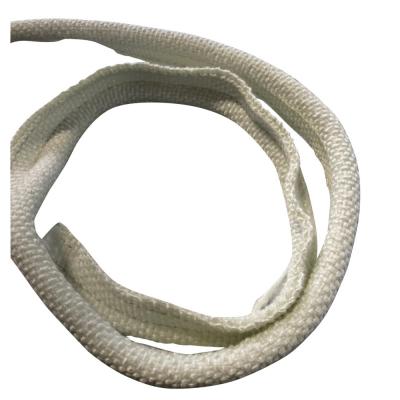

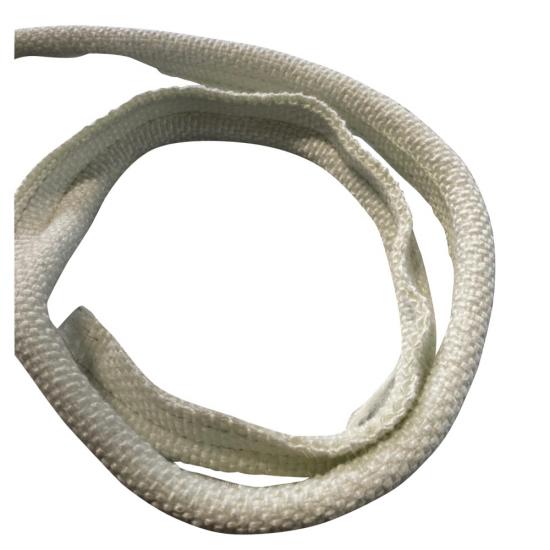

A junta Tadpole com núcleo e revestimento em fibra de vidro é um perfil de vedação térmica flexível, fabricado com um revestimento externo em fibra de vidro trançada que envolve um núcleo compressível também em fibra de vidro. Sua construção totalmente em fibra de vidro proporciona uma vedação macia e adaptável para portas de fornos industriais, painéis de acesso a fornos, compartimentos aquecidos e outros equipamentos térmicos.
Ao contrário das vedações tipo tadpole com núcleo metálico, o núcleo de fibra de vidro proporciona uma resposta de compressão mais suave e acompanha facilmente pequenas variações na superfície de contato. Quando a porta ou o painel fecham, o bulbo se comprime para preencher a folga de vedação, enquanto a extremidade plana integrada mantém a junta firmemente posicionada.
A BSTFLEX fabrica juntas de fibra de vidro tipo girino com diâmetros de bulbo, larguras de cauda, comprimentos e perfis personalizados. Os produtos podem ser desenvolvidos a partir de desenhos, dimensões ou amostras de juntas existentes para produção OEM e aplicações de vedação de reposição.
pedido (moq):
1Pagamento:
EXW, FOB, CIF, DDP, FCA, etcporto de embarque:
Shanghai, NingboOCobertura de fibra de vidro, núcleo de fibra de vidro, junta em forma de girino.É um perfil de vedação térmica flexível fabricado com uma cobertura externa de fibra de vidro trançada envolvendo um núcleo compressível de fibra de vidro. Sua construção totalmente em fibra de vidro proporciona uma vedação macia e adaptável para portas de fornos industriais, painéis de acesso a fornos, compartimentos aquecidos e outros equipamentos térmicos.
Ao contrário das vedações tipo tadpole com núcleo metálico, o núcleo de fibra de vidro proporciona uma resposta de compressão mais suave e acompanha facilmente pequenas variações na superfície de contato. Quando a porta ou o painel fecham, o bulbo se comprime para preencher a folga de vedação, enquanto a extremidade plana integrada mantém a junta firmemente posicionada.
A BSTFLEX fabricajuntas de fibra de vidro em forma de girinoem diâmetros de bulbo, larguras de cauda, comprimentos e perfis personalizados. Os produtos podem ser desenvolvidos a partir de desenhos, dimensões ou amostras de juntas existentes para produção OEM e aplicações de vedação de reposição.
Esta junta utiliza fibra de vidro tanto para o revestimento têxtil externo quanto para o núcleo compressível interno. Os dois componentes desempenham funções diferentes, trabalhando em conjunto como um único perfil de vedação.
| Componente | Construção | Função |
|---|---|---|
| Capa externa | Fibra tecidaTecido de menina | Proporciona uma superfície têxtil térmica externa flexível. |
| Núcleo interno | Núcleo de fibra de vidro | Cria um corpo de vedação macio e compressível. |
| Bulbo | Revestimento em fibra de vidro com núcleo em fibra de vidro | Comprime-se contra a superfície de contato para criar a vedação. |
| Cauda | Tecido de fibra de vidro trançado | Proporciona uma área plana para fixação mecânica. |
O bulbo é a seção de vedação funcional de uma junta tipo girino. Quando uma porta ou painel é fechado, a pressão é aplicada ao bulbo e o núcleo de fibra de vidro se comprime.
Essa compressão permite que a junta ocupe o espaço entre as duas superfícies de contato e compense pequenas variações dimensionais, irregularidades da superfície e mudanças na folga de vedação.
Como a estrutura interna é feita de fibra de vidro em vez de malha metálica, o bulbo pode proporcionar uma característica de compressão relativamente suave. Isso torna a construção particularmente útil onde se exige boa conformabilidade sem a rigidez adicional de um núcleo metálico.
Nem todas as vedações de portas industriais exigem reforço de aço inoxidável ou Inconel. Para muitas aplicações de vedação térmica, um núcleo de fibra de vidro oferece a combinação necessária de flexibilidade, desempenho térmico e compressão.
As principais características incluem:
A cobertura externa é fabricada em tecido de fibra de vidro. Ela contém o núcleo interno, forma a extremidade de montagem e fornece a superfície exposta da junta.
A fibra de vidro é amplamente utilizada em vedações térmicas industriais por combinar flexibilidade com uma estrutura têxtil estável e resistência a altas temperaturas.
A cobertura tecida pode acompanhar trechos retos, curvas e contornos do equipamento, mantendo o perfil característico de bulbo e cauda.
As portas de fornos industriais são uma das principais aplicações dessa construção.
Durante o fechamento, a porta comprime o bulbo de fibra de vidro contra a moldura. O núcleo macio se adapta ao espaço disponível e ajuda a manter o contato em todo o perímetro da abertura.
A extremidade plana pode ser fixada sob uma tira de retenção ou presa mecanicamente, de acordo com o projeto do forno.
As aplicações podem incluir fornos de lote, fornos de secagem, fornos de cura, estufas de entrada, fornos de esteira e outros sistemas de aquecimento industrial.
A mesma geometria de bulbo e cauda pode ser usada em torno de portas de acesso a fornos, painéis de inspeção e invólucros térmicos onde é necessária uma vedação têxtil flexível.
A seleção de materiais deve sempre levar em consideração a temperatura contínua real e a exposição máxima. Para condições térmicas mais severas, a BSTFLEX pode fabricar juntas em formato de girino utilizando tecido de sílica, tecido cerâmico ou outros materiais têxteis de alta temperatura.
A escolha do núcleo correto é importante porque altera o comportamento da junta sob compressão.
| Característica | Núcleo de fibra de vidro | Núcleo de aço inoxidável |
|---|---|---|
| Sensação de compressão | Mais suave | Mais estruturaured |
| Conformabilidade | Alto | Depende da construção da malha. |
| Reforço Metálico | Não | Sim |
| Suporte para lâmpada | Fornecido pela densidade do núcleo da fibra | Fornecido por estrutura de núcleo metálico |
| Motivo típico de seleção | Compressão suave e flexibilidade | Reforço mecânico e resiliência |
Uma junta tipo tadpole com núcleo de Inconel destina-se a um conjunto diferente de requisitos.
O núcleo de fibra de vidro é preferido quando se deseja um bulbo macio, não metálico e adaptável. Um núcleo de malha de Inconel pode ser selecionado quando a aplicação exige um reforço metálico mais robusto e um desempenho térmico mais exigente do próprio núcleo.
A construção correta depende da temperatura de operação, compressão, força de fechamento da porta, ciclos térmicos e serviço mecânico esperado.
| Produto | Junta de fibra de vidro em forma de girino |
|---|---|
| Capa externa | Wovem tecido de fibra de vidro |
| Núcleo interno | Núcleo de fibra de vidro |
| Construção | Bulbo compressível com cabo de montagem plano |
| Diâmetro do bulbo | Personalizado |
| Largura da cauda | Personalizado |
| Comprimento | Personalizado |
| Perfil | Personalizado de acordo com a aplicação |
| Classificação de temperatura | Depende da qualidade da fibra de vidro, da construção do núcleo e das condições de operação. |
| Produção OEM | Disponível |
A eficácia de uma foca-girino depende muito da seleção das dimensões corretas do perfil.
A BSTFLEX pode fabricar diferentes tipos de produtos:
Para projetos de substituição, os clientes podem fornecer a seção transversal da junta original, o desenho do equipamento, as dimensões, fotografias ou uma amostra física.
Duas juntas de fibra de vidro em formato de girino com as mesmas dimensões externas não possuem necessariamente características de compressão idênticas.
A construção e a densidade do núcleo interno de fibra de vidro afetam a força necessária para comprimir a bomba e a forma como a junta responde após a abertura da porta do equipamento.
Por esse motivo, as juntas de substituição devem ser especificadas levando em consideração mais do que apenas o diâmetro do bulbo, sempre que o desempenho da compressão for importante.
Essa construção é uma escolha prática quando a aplicação exige:

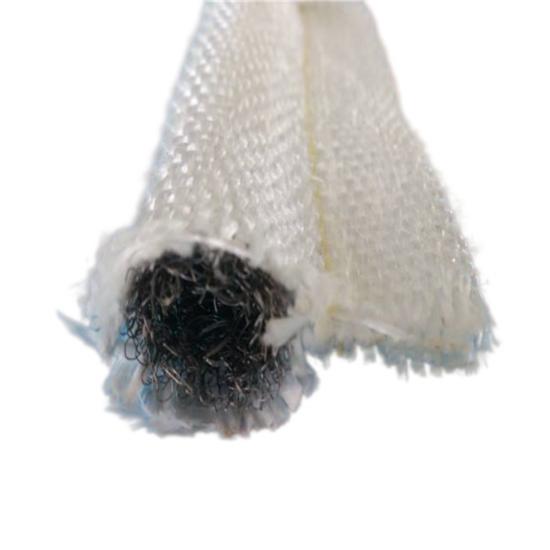

Para aplicações que exigem maior reforço mecânico, a BSTFLEX pode fabricar juntas de vedação tipo tadpole com cobertura de fibra de vidro e núcleos de aço inoxidável ou Inconel.
Para aplicações que exigem uma faixa de temperatura diferente, a cobertura também pode ser trocada por sílica, cerâmica ou outros tecidos resistentes a altas temperaturas.
A BSTFLEX fornece tanto novos perfis de juntas OEM quanto vedações de reposição para equipamentos industriais existentes.
Para projetos de substituição, é útil fornecer:
Esses detalhes permitem que a construção da junta seja avaliada com mais precisão do que especificando apenas um nome genérico do produto.
Uma junta tipo girino com núcleo de fibra de vidro é um perfil de vedação em forma de bulbo e cauda, com um material de fibra de vidro compressível dentro do bulbo. Nessa construção, um tecido de fibra de vidro trançado também é usado como cobertura externa.
A principal vantagem é a compressão suave e flexível. O núcleo de fibra de vidro pode se adaptar às superfícies de vedação sem introduzir a rigidez adicional de um núcleo de malha metálica.
Não. Este produto específico utiliza um núcleo de fibra de vidro. Núcleos de aço inoxidável e Inconel estão disponíveis como construções separadas para aplicações que requerem reforço metálico.
São comumente utilizados em torno de portas de fornos industriais, painéis de acesso a fornos, invólucros térmicos, equipamentos de tratamento térmico e outros sistemas industriais aquecidos.
Sim. A BSTFLEX pode personalizar o diâmetro do bulbo, a largura da cauda, as dimensões gerais, o comprimento e a construção do núcleo de fibra de vidro de acordo com a aplicação.
Sim. Amostras de juntas existentes, desenhos de seção transversal, fotografias e dimensões podem ser usados para desenvolver perfis de substituição.
A BSTFLEX pode fabricar juntas tipo girino utilizando materiais alternativos, como tecido de sílica, tecido cerâmico e outros têxteis de alta temperatura, juntamente com diferentes núcleos de fibra ou metálicos.
A BSTFLEX fabricacobertura de fibra de vidro, núcleo de fibra de vidro, juntas em forma de girinoPara fornos industriais, portas de fornos, invólucros térmicos e equipamentos OEM.
Envie-nos o diâmetro do bulbo, a largura da extremidade, o comprimento necessário, a temperatura de operação, a quantidade e as informações de aplicação. Desenhos, fotografias e amostras de juntas existentes também podem ser usados para desenvolvimento personalizado.

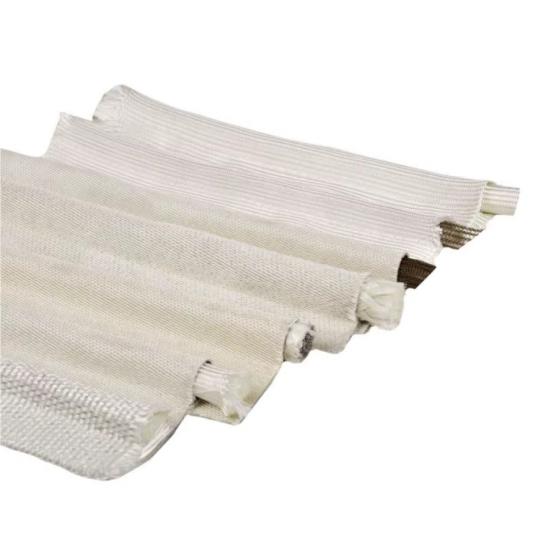

Explore maisJuntas de vedação tipo girino e vedações tipo girino para altas temperaturaspara construções de vedação em fibra de vidro, sílica, cerâmica, tecido revestido e núcleo metálico.
