A junta Tadpole com núcleo oco de aço inoxidável e revestimento de fibra de vidro é um perfil de vedação térmica altamente compressível, projetado para portas de fornos industriais, painéis de acesso a fornos, dutos, dampers, invólucros térmicos e outros equipamentos que exigem vedação flexível em torno de folgas irregulares ou variáveis.

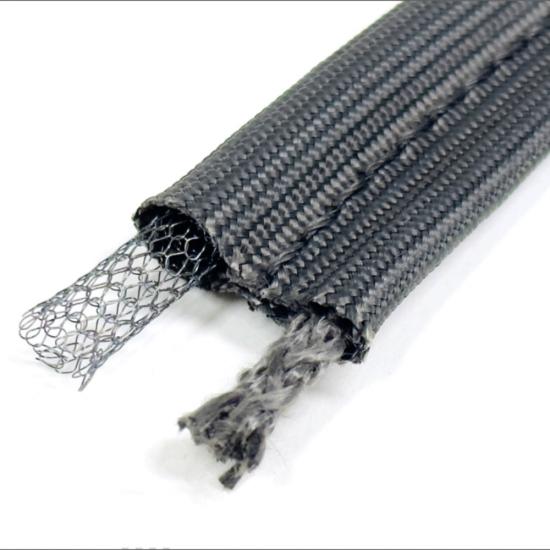

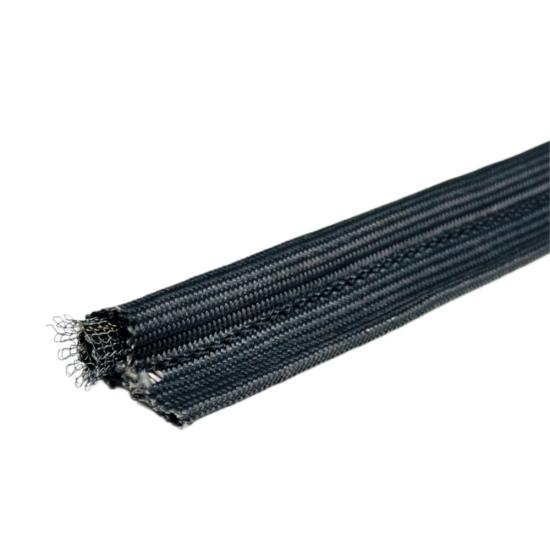

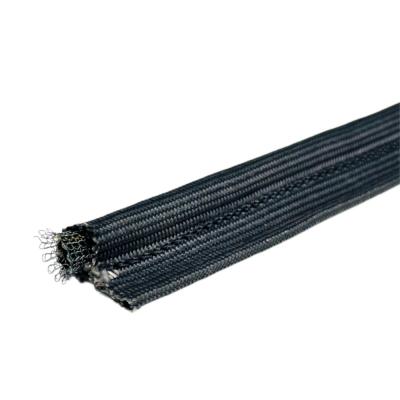

A junta combina uma cobertura externa de fibra de vidro trançada com um núcleo oco de aço inoxidável. Ao contrário de um núcleo sólido de malha ou corda de fibra de vidro, a estrutura metálica oca proporciona um bulbo mais leve e compressível que pode se deformar facilmente sob pressão de fechamento, mantendo a resiliência necessária após a liberação da carga.
Sua construção em forma de bulbo e cauda separa as funções de vedação e montagem. O bulbo oco forma a vedação por compressão contra a superfície de contato, enquanto a cauda plana de fibra de vidro oferece uma seção conveniente para retenção mecânica.
A BSTFLEX fabrica juntas de fibra de vidro com núcleo oco em formato de girino, com diâmetros de bulbo, larguras de cauda, comprimentos e configurações de perfil personalizados. A construção com núcleo oco em aço inoxidável também pode ser ajustada de acordo com os requisitos de compressão, a geometria do equipamento e as especificações do fabricante original (OEM).
pedido (moq):
1Pagamento:
EXW, FOB, CIF, DDP, FCA, etcporto de embarque:
Shanghai, NingboORevestimento de fibra de vidro, núcleo oco de aço inoxidável, junta tipo girino.É um perfil de vedação industrial flexível projetado para portas de fornos, painéis de acesso a fornos, dutos, dampers, invólucros térmicos e outros equipamentos onde a junta deve se comprimir facilmente e se adaptar a superfícies de vedação irregulares.
Essa construção combina uma cobertura externa de fibra de vidro trançada com um núcleo interno oco de aço inoxidável. O núcleo oco confere à lâmpada uma estrutura mais compressível do que muitos modelos com núcleo sólido, mantendo o reforço metálico dentro do perfil de vedação.
Quando a porta ou o painel do equipamento se fecha, o bulbo oco comprime-se contra a superfície de contato e adapta-se às variações na folga de vedação. A extremidade plana de fibra de vidro permanece fora da zona de compressão principal e fornece a área de fixação para a instalação mecânica.
A BSTFLEX fabricajuntas de fibra de vidro com núcleo oco em formato de girinoem diâmetros de bulbo, larguras de cauda, comprimentos e configurações de perfil personalizados para projetos de vedação de produção OEM, manutenção e substituição.
A característica distintiva desta junta é a sua estrutura oca em forma de bulbo metálico.
| Componente | Coinstrução | Função |
|---|---|---|
| Capa externa | Tecido de fibra de vidro trançado | Fornece a camada têxtil térmica externa flexível. |
| Núcleo interno | Núcleo oco de aço inoxidável | Cria um bulbo resistente e altamente compressível. |
| Bulbo | Núcleo metálico oco revestido com fibra de vidro | Forma a área primária de vedação por compressão. |
| Cauda | Tecido de fibra de vidro | Fornece a seção de montagem e retenção. |
O núcleo oco altera o comportamento mecânico do bulbo do girino.
Em vez de utilizar uma corda de fibra sólida ou uma malha metálica densa, a estrutura interna de aço inoxidável contém uma área central aberta. Quando se aplica pressão para fechar, o bulbo pode colapsar para dentro e reduzir sua altura com uma força relativamente baixa.
Isso torna a junta particularmente útil em situações onde as portas dos equipamentos não podem exercer alta pressão de fechamento ou onde a vedação precisa acomodar variações dimensionais relativamente grandes.
Após a remoção da carga, o núcleo de aço inoxidável ajuda a lâmpada a retornar ao seu formato original.
Um núcleo oco não é simplesmente uma versão mais leve de um núcleo sólido. Ele proporciona uma característica de compressão diferente.
As vantagens típicas incluem:
O tecido externo de fibra de vidro envolve e protege o núcleo metálico oco, formando também a base de montagem plana.
O tecido de fibra de vidro é amplamente utilizado em vedação industrial por combinar flexibilidade, estabilidade dimensional e resistência a altas temperaturas.
A construção em tecido também permite que a junta acompanhe cantos, batentes de portas e outras geometrias de equipamentos sem introduzir a rigidez associada a uma vedação totalmente metálica.
Construções similares, com cobertura de fibra de vidro e núcleo oco de aço inoxidável, são comumente especificadas para temperaturas de serviço em torno de 1000°F / 538°C.
A temperatura real de utilização de uma junta BSTFLEX depende da qualidade exata da fibra de vidro, da construção do núcleo de aço inoxidável, do material de costura, da condição de compressão e da atmosfera circundante.
Para aplicações que operam próximas ao limite térmico superior, a temperatura contínua, a temperatura máxima e a duração da exposição devem ser confirmadas antes da seleção final do material.
Núcleos metálicos ocos e maciços podem usar materiais semelhantes de aço inoxidável, mas seu comportamento de compressão é diferente.
| Propriedade | Núcleo oco de aço inoxidável | Núcleo sólido de aço inoxidável |
|---|---|---|
| Compressibilidade | Mais alto | Baixo a moderado |
| Força de fechamento | Geralmente mais baixo | Geralmente mais alto |
| Firmeza do bulbo | Mais macio e dobrável | Mais estruturado |
| Alojamento para pessoas em período de transição | Muito bom | Bom quando dimensionado corretamente. |
| Suporte mecânico | Fornecido por estrutura metálica oca | Proporcionado por uma estrutura metálica mais densa. |
| Motivo típico de seleção | Alta compressão com força de fechamento reduzida | Suporte firme e compressão controlada |
Ambas as construções podem proporcionar compressão suave, mas comportam-se de maneira diferente.
O núcleo de uma corda de fibra de vidro é completamente não metálico e sua firmeza é determinada principalmente pela densidade das fibras e pela construção da corda.
Um núcleo oco de aço inoxidável utiliza uma estrutura metálica que pode colapsar sob pressão e recuperar sua forma original após a remoção da carga.
A estrutura oca em aço inoxidável é, portanto, frequentemente escolhida quando se exige flexibilidade aliada à resistência metálica.
A escolha entre um núcleo oco de aço inoxidável e um núcleo de Inconel deve ser baseada em requisitos mecânicos e térmicos.
Um núcleo oco de aço inoxidável é particularmente útil quando a compressibilidade e uma menor força de fechamento são prioridades.
Um núcleo de Inconel pode ser selecionado quando o próprio reforço metálico precisar suportar condições térmicas mais severas.
O material do núcleo, a densidade do núcleo e a geometria do núcleo devem ser avaliados em vez de selecionar apenas pelo nome da liga.
Essa construção é adequada para aplicações que exigem uma vedação térmica flexível e altamente compressível.
Portas de forno grandes frequentemente requerem uma junta que possa compensar variações no alinhamento da porta e na planicidade da estrutura.
UMjunta de porta de forno de núcleo ocoPode comprimir-se significativamente à medida que a porta fecha, ajudando a manter o contato em todo o perímetro sem exigir força excessiva para fechar.
Essa característica pode ser particularmente útil em portas grandes, tampas removíveis e equipamentos que sofrem ciclos térmicos repetidos.
As juntas tipo girino também são usadas em torno de dutos, amortecedores e juntas de painéis onde as superfícies de contato podem não permanecer perfeitamente uniformes.
O bulbo oco pode se adaptar a pequenas variações dimensionais, enquanto a extremidade de fixação mantém a vedação segura na estrutura do equipamento.
Para aplicações em dutos, a temperatura, pressão, vibração e ambiente químico reais do gás devem ser analisados antes de selecionar a construção final.
Uma das principais razões para escolher um bulbo oco é a sua capacidade de acomodar uma superfície de acoplamento irregular.
Quando uma seção da folga de vedação é menor que outra, o bulbo pode se comprimir em quantidades diferentes ao longo do comprimento da junta.
Isso ajuda a manter o contato de vedação contínuo em superfícies de equipamentos que não sejam perfeitamente planas ou dimensionalmente uniformes.
A estrutura metálica interna pode ser projetada de diferentes maneiras, de acordo com as características de compressão necessárias.
Dependendo da aplicação, os núcleos ocos de aço inoxidável podem ser fabricados com diferentes densidades de malha ou construções reforçadas para alterar:
A BSTFLEX pode avaliar a construção do núcleo de acordo com as dimensões do equipamento, a pressão de vedação e os requisitos do cliente.
O dimensionamento correto é crucial para uma junta de girino com núcleo oco.
A pera deve ser grande o suficiente para manter o contato de vedação, mas não deve ser excessivamente comprimida quando a porta ou o painel atingir a posição fechada.
A BSTFLEX pode personalizar:
| Tipo de produto | Fibra de vidro HoJunta Tadpole de Núcleo Baixo |
|---|---|
| Capa externa | Tecido de fibra de vidro trançado |
| Essencial | Núcleo oco de aço inoxidável |
| Opção típica em aço inoxidável | Aço inoxidável 304 |
| Perfil | Bulbo compressível com extremidade plana |
| Diâmetro do bulbo | Personalizado |
| Largura da cauda | Personalizado |
| Comprimento | Personalizado |
| Capacidade de temperatura | Depende da qualidade da fibra de vidro, da construção do núcleo e das condições de aplicação. |
| Construção de núcleo personalizado | Disponível |
| Fabricação OEM | Disponível conforme desenho ou amostra. |
Uma construção com núcleo oco deve ser considerada quando a aplicação exigir uma ou mais das seguintes características:
A BSTFLEX pode fabricar novos perfis OEM, bem como juntas de substituição para fornos, estufas, dutos e outros equipamentos térmicos existentes.
Para projetos de substituição, forneça:
Uma amostra física da junta também pode ser usada quando as dimensões originais ou a construção do núcleo são desconhecidas.
Uma junta de vedação tipo tadpole com núcleo oco é um perfil de vedação em forma de bulbo e cauda, no qual o bulbo contém um núcleo interno com centro aberto. Neste produto, o núcleo é feito de aço inoxidável e a cobertura externa é de fibra de vidro trançada.
A principal vantagem é a maior compressibilidade. A estrutura oca pode colapsar mais facilmente sob pressão de fechamento, permitindo que a junta se ajuste às folgas de vedação sem exigir a mesma força que muitas construções com núcleo mais denso.
Sim. Esta construção utiliza um núcleo oco de aço inoxidável. O aço inoxidável 304 é uma opção comum, embora outras construções com núcleo metálico possam ser avaliadas para aplicações específicas.
Em geral, sim. Um núcleo oco é projetado para colapsar mais facilmente sob compressão, enquanto um núcleo de malha sólida produz um bulbo mais firme e estruturado.
As aplicações típicas incluem portas de fornos industriais, portas de estufas, dutos, amortecedores, tampas, painéis de acesso e invólucros térmicos.
Sim. O diâmetro do bulbo, a construção do núcleo metálico e a densidade da malha podem ser ajustados para obter diferentes características de compressão.
Sim. Desenhos, fotografias, dimensões ou amostras físicas podem ser usados para desenvolver perfis de juntas de substituição.
A BSTFLEX fabricaRevestimento de fibra de vidro, núcleo oco de aço inoxidável, juntas tipo tadpolePara fornos, estufas, dutos, amortecedores, invólucros térmicos e equipamentos industriais OEM.
Envie-nos o diâmetro do bulbo, a largura da extremidade, as dimensões gerais do perfil, o comprimento necessário, a temperatura de operação, a folga de vedação e a quantidade para que possamos lhe enviar um orçamento. Amostras existentes ou desenhos técnicos também podem ser usados para o desenvolvimento personalizado.
Explore maisJuntas de vedação tipo girino e vedações tipo girino para altas temperaturascom construções em fibra de vidro, sílica, cerâmica, tecido revestido, núcleo de fibra e núcleo de metal.
